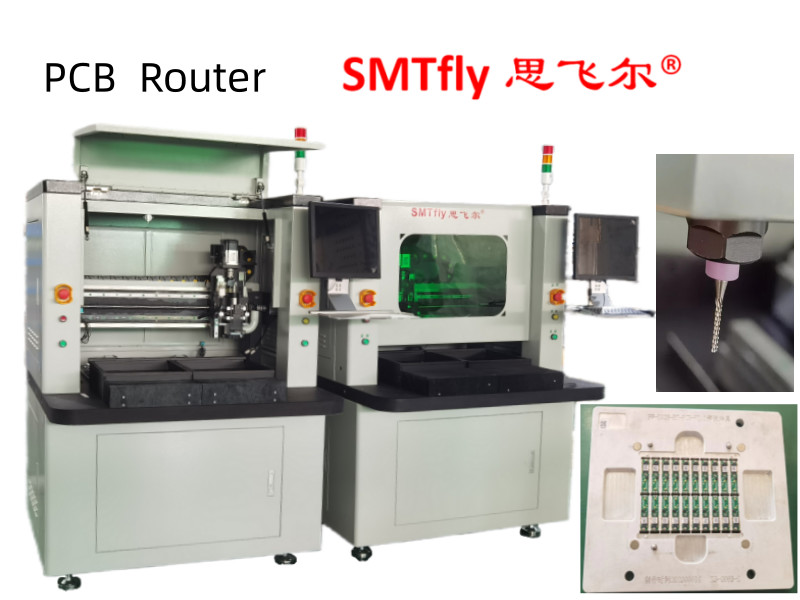

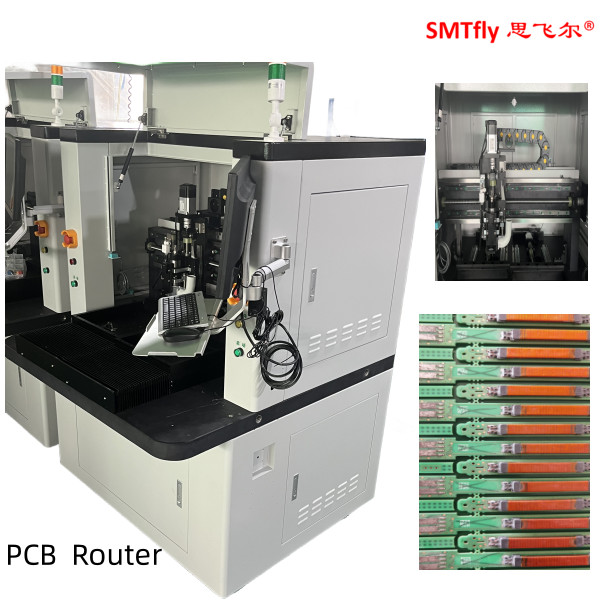

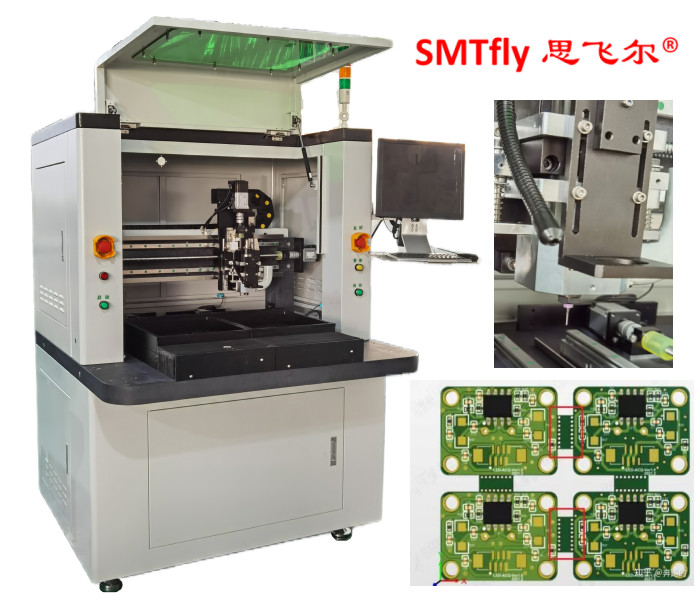

Router de separador de PCB para 12 meses de garantía y entrenamiento en el extranjero
1. PCBSeparaciónCaracterísticas del router
1.X10 zoom-in imagen hace que la programación más fácil y aumentar la precisión de la configuración de puntos.
2Dos mesas deslizantes proporcionan movimientos simultáneos de entrada y salida para reducir el tiempo de carga para una mejor productividad.
3.AUTO MARK sistema de desplazamiento. Imagen CCD podría comprobar y simular la ruta o el enrutamiento para reducir errores innecesarios antes de cortar.
4Tiene un sistema de control de tiempo de vida del bit de enrutamiento y un sistema de alarma para recordar al operador que cambie los bits de enrutamiento cuando termine de cortar 120M.el medio 2 mm cortar el segundo punto de fresado, los últimos 2 mm cortan el tercer punto de fresado para aumentar su vida útil.
5La imagen de CCD podría comprobar y simular la ruta o el enrutamiento para reducir errores innecesarios antes de cortar.
2. Router de desinstalación de PCB Ventajas
1El uso de un dispositivo de doble deslizamiento en el lugar, reducir los tiempos de espera de corte, aumentar la capacidad de producción.
2Evite la colga artificial causada por el agrietamiento del estaño y el daño de partes y otros problemas.
3Evite el uso de objetos contundentes o doblados, producidos por tensiones mecánicas.
4. Adecuado para el corte de arco y línea de la placa terminada.
5. Adecuado para piezas pequeñas del corte final, placa base de un teléfono móvil, PDA, tarjeta de interfaz de PC, etc.
3. Lista de piezas del router de desinstalación de PCB
| I. Hardware | |
| Las condiciones de producción de los productos | El eje de KAVO |
| El CCD | Cámaras industriales de línea Sony 520 |
| Lentes | El equipo EX2C |
| ¿Qué quieres decir? | Importaciones de tornillos de tierra de bolas de precisión TBI |
| Guía | HIWIN ensanchamiento Rail de guía lineal importado |
| El motor | Serie Jiabao LCF |
| Carnet de control de entrada y salida | HFC PCI-9074 y sus derivados |
| Tarjeta de control del conductor | HFC PCI-9074 y sus derivados |
| Carnet de entrada y salida | PCI-9074-64 piezas/-38 piezas |
| Limpieza estática | Se trata de una serie STATIC-ST401A |
| El ordenador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
| Interfaz de la máquina | AOC LCD17, el ratón Logitech |
| 2. el software | |
| Sistema de control | Windows XP Professional (Servicio 3, versión 3244) |
| Operación de la interfaz gráfica | Inglés Windows XP |
| Edición del programa | En línea |
| Sistema de visión | CCD AOTU de desplazamiento |
| Sistema de control | F1 es el número 1.2.88 versión |
4. Router de desinstalación de PCB Parámetros
| En general | |
| Dimensiones (W*D*H) | Las medidas de seguridad se aplicarán en el caso de los vehículos eléctricos de las categorías M1 y M2. |
| Peso | 650 KG |
| Desviación de altura | 60 ~ 110 mm |
| Manipulador | |
| Tipo de motor | Serie Jiabao |
| Repetibilidad del posicionamiento | 0.001 mm |
| Área de trabajo del eje (max) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Estación de trabajo | |
| Fijación de PCB | norma, especialización |
| Carga y descarga de PCB | Manual |
| Tamaño máximo de los PCB | 320*320 mm |
| espesor de los PCB (máximo) | 5 mm |
| Instalaciones | |
| Instalaciones de rigidez | Utilice el dispositivo del cliente |
| Fijación de las fijaciones | maquinaria |
| Motor de eje | |
| El poder | 150 W |
| El eje | Se aplicarán las reglas siguientes: |
| Proteger | refrigeración automática/viento |
| Cambio de cortador | Especialización |
| Capacidad de enrutamiento | |
| Velocidad de corte (max.) | 80 mm/s |
| Velocidad de conducción (max.) | Las condiciones de ensayo de las máquinas de ensayo |
| Precisión de corte | 0.01 mm |
| Sistema de vacío | |
| Potencia en vacío | 3.5KW AC 380V |
| El vacío | el plomo |
| Servicios públicos | |
| El poder | 2.0KW AC380V |
| Suministro de aire | Entre 4 y 6 kg/cm2 |
| Programación | |
| Edición del programa | En línea |
| Edición de funciones | Línea, arco, circular, curva en U |
| Almacenamiento de programas | Disco duro |
| Sistema de visión | CCD de color SONE |
| cortador de fresado desplazado | - ¿ Qué? |
| Configuración de vacío | - ¿ Qué? |
| Monitores de la operación | |
| Indicador | Indicador Estado de la máquina |
| Verificación de herramientas | Vida útil de la herramienta de detección automática, uso de pruebas de tiempo |
| Protección del motor | Función de protección contra sobrecalentamiento, sobrecarga y bajo voltaje |
| Verificación de sobrecarga del motor | Tener sobrecarga, la línea es normal, función de protección de bajo voltaje |
| Tiempo útil de la herramienta | la duración de la herramienta de detección automática, |
| Datos estadísticos | Modelo de tablero separado, recuento separado, diversos métodos de recuento |
| Registro de errores | El software registra automáticamente todas las alarmas memoria de las máquinas |
| III. Precisión | |
| Precisión del eje | 0.001 mm |
| Precisión de corte | 0.1 mm |
| IV. Seguridad | |
| Protección del área de trabajo | Con cuatro protecciones selladas |
| Sensor de puertas | Sensor de microinterruptores de las puertas de seguridad delanteras y traseras (opcional) |
| Botón de detención de emergencia |
