Máquina de prototipos de PCB de corte en V 0,3 mm - 3,5 mm con capacidad de recuento de partes
Ideal para los PCB gruesos
Puede utilizarse con aluminio, FR4, CEM3 y otros sustratos
Seguir el ritmo de la producción de volumen medio a grande
Pinturas de paneles de PCB flexible o ultrafinos
PCB densamente poblados con componentes situados demasiado cerca de la línea de puntuación para que los depanelers estándar puedan manejarlos
Aluminio y sustratos metalizados (además de FR4, CEM3, etc.)

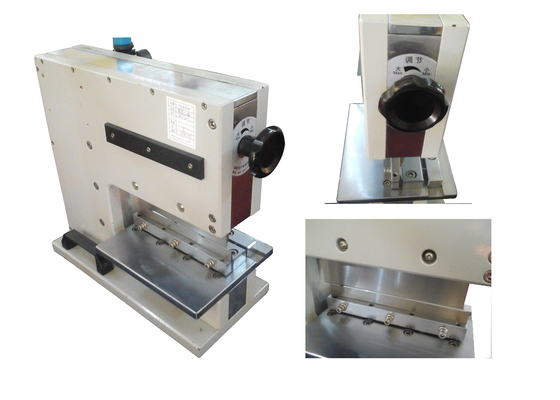

Los PCBs son separados por el CWVC-200 doble cuchillo en forma de cuña en un movimiento de balanceo suave que corta el panel a lo largo de la línea de puntuación, sin estrés o daño a los PCBs o componentes.Incluso cuando se procesan placas de circuito metalizadas, como las que están llenas de LEDs generadores de calor que requieren capas internas de metal que disipan el calor, esta máquina hará el corte fácilmente..
Los futuros:
Separa tablas de hasta 2,0 mm de espesor (con una profundidad mínima de punción de 0,5 mm)
Puede utilizarse con aluminio, FR4, CEM3 y otros sustratos, incluidos los sustratos con capas internas metálicas
Separa los PCB con componentes situados hasta a 0,5 mm de la línea de puntuación
Seguro para su uso con PCB flexibles y delgados
Unidad neumática suave y silenciosa con activación del pedal.
Cuña en forma de cuchillas lineales de contorno a las líneas de puntuación de ranura en V y operar en un movimiento de oscilación
Las tablas se separan sin doblarse ni romperse
No hay riesgos de seguridad para el operador, ya que nunca hay un espacio superior a 4 mm entre las hojas superior e inferior
Ajustar las cuchillas a la línea de puntuación de PCB utilizando una perilla giratoria
Especificaciones:
| Modelo | El CWVC-200 |
| Duración máxima de separación | Las demás: |
| tamaño de la máquina | 620*230*400 mm |
| espesor de corte | 0.3-3.5 mm |
| Peso de la máquina | 165 kg de peso |
