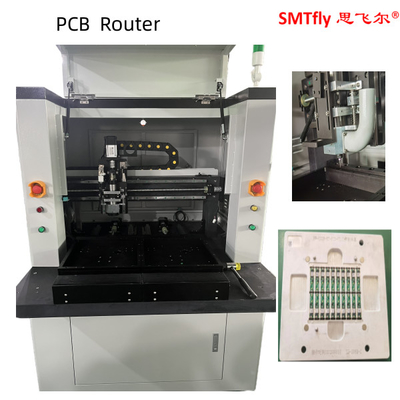

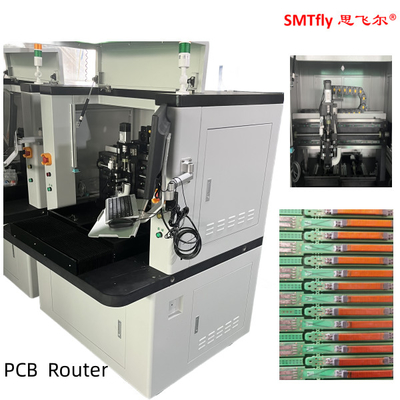

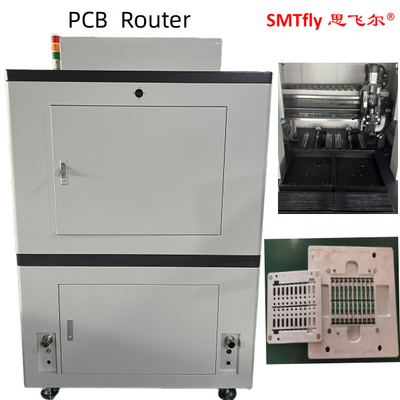

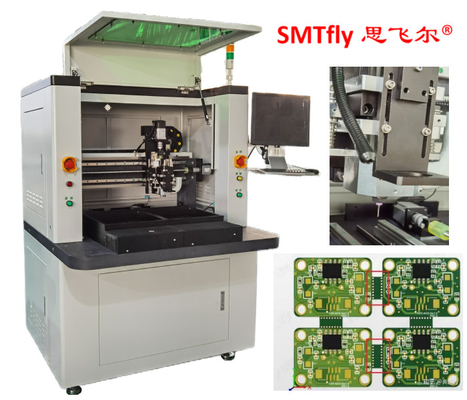

Máquina de enrutamiento de PCB para placas FR4/CEM/MCPCB
4.2KW Máquina de enrutamiento de PCB para juntas de fresado Panel de corte de espesor 0,5-3,5 mm
Especificación del desinstalador de PCB
| Modelo | Las condiciones de los requisitos de seguridad de los vehículos de motor y de los vehículos de motor |
| Área de trabajo estándar | 350*350 mm |
| El poder | 220 V, 4,2 kW |
| Repetibilidad del manipulador | ± 0,02 mm |
| Resolución | ± 0,01 mm |
| Posicionamiento del tablero | Estación de trabajo doble con fijación de nido o fijación de pines |
| Ubicación del panel | Con una longitud de más de 30 mm, pero no superior a 50 mm |
| Carga de las mercancías | Manual de trabajo |
| Desembarque | Manual de trabajo |
| Tamaño del panel | 450*350 mm |
| espesor del panel | 0.5-3.5 mm |
| Motor de eje | 0.5kW Eje de la estrella de la mañana |
| Cambio de herramienta | Manual de trabajo |
| Sistema de filtración del polvo | Aspiradora de 3 kW |
| Sistema de visión | Cámara de vídeo CCD de alta resolución |
| Programación | Enseñanza manual de punto a punto con asistencia visual |
| Función de edición | Modo de ejecución de prueba con asistencia de visión en seco |
| Peso de la máquina | 500 kilos |
| Dimensión de la máquina | 113*140*108cm |
Descripción de los paneles de PCB
Se trata de una nueva gama de máquinas de enrutamiento. Es una máquina de enrutamiento independiente especialmente diseñada para enrutar (despanelizar) los conjuntos de placas de circuito impreso (PCBA) en conjuntos individuales.El sistema se jacta de ser el router más rápido del mundo con una velocidad de ciclo de 1.5 segundos por tab.
Puede acomodar PCB más grandes en su configuración de dos mesas con un tamaño máximo de panel de 450 mm x 350 mm.
Un nuevo software de interfaz gráfica de usuario (GUI, por sus siglas en inglés) proporciona una programación "visual" fácil de usar para una programación en línea rápida y precisa.
Los archivos Gerber podrían ser importados en el software para programas más fáciles.
La máquina de eliminación de paneles del enrutador de PCB CW-F01
La detección de herramientas rotas y la función de cambio automático de herramientas aseguran el tiempo de trabajo continuo de la máquina y reducen la dificultad de operación.
La superficie de trabajo de mármol nunca se deformará, lo que garantiza la nivelación del equipo y hace que el equipo funcione más estable.
Certificación internacional CE aprobada, en línea con el funcionamiento ergonómico;
Entrada de la plataforma de servoacción, velocidad más rápida y mayor precisión;
Posicionamiento visual inteligente, corrección automática de desviación;
El software es fácil de aprender y fácil de operar con un entrenamiento sencillo;
Sensor de puerta de seguridad, alarma abierta y parada automática;
Eje de Taiwán, alta velocidad, bajo ruido; la máquina funciona a alta velocidad, estable y sin temblar.
Nuestro servicio:
A. Consulta previa:proporciona una solución SMT profesional para la línea completa;
B. Garantía de fábrica:Servicio de fábrica de un año de garantía;
C. Instalación:Instalación y puesta en marcha in situ,para garantizar una producción sin problemas;
D. Formación técnica:provee formación profesional desde el nivel 1 hasta el nivel 3;
E. Soporte técnico:provee soporte técnico de 7 días * 24 horas;
F. Actualización de software: ofrecer actualizaciones gratuitas de software de por vida para todos los productos.
