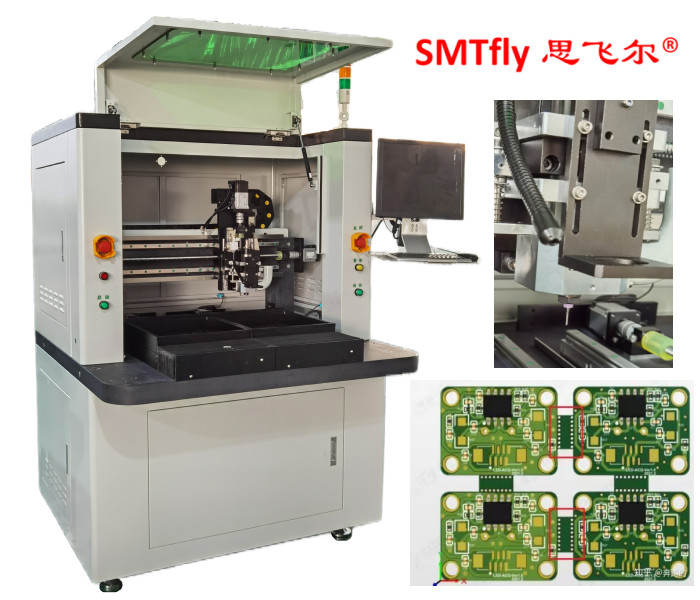

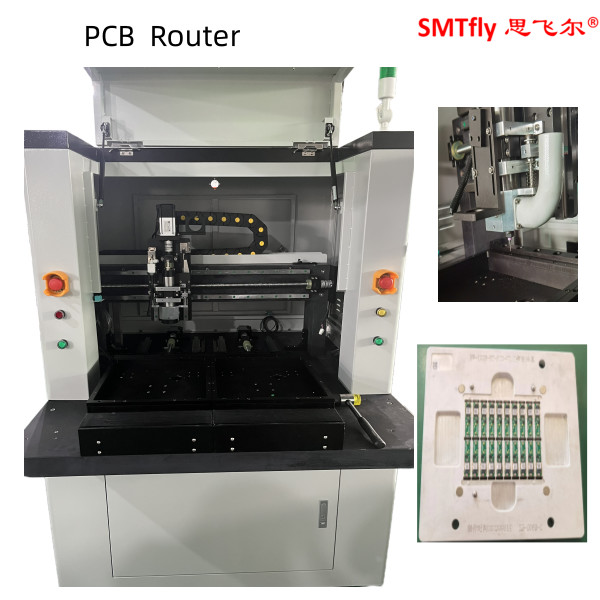

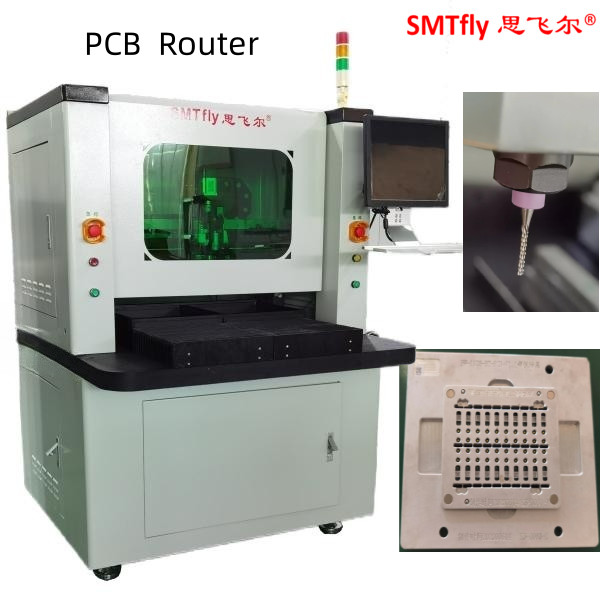

Máquina de enrutamiento de PCB de PCB para juntas de fresado FR4/CEM/MCPCB
Especificación del desinstalador de PCB:
| Modelo | Las condiciones de los requisitos de seguridad de los vehículos de motor y de los vehículos de motor |
| Área de trabajo estándar | 350*350 mm |
| El poder | 220 V, 4,2 kW |
| Repetibilidad del manipulador | ± 0,02 mm |
| Resolución | ± 0,01 mm |
| Posicionamiento del tablero | Estación de trabajo doble con fijación de nido o fijación de pines |
| Ubicación del panel | Con una longitud de más de 30 mm, pero no superior a 50 mm |
| Carga de las mercancías | Manual de trabajo |
| Desembarque | Manual de trabajo |
| Tamaño del panel | 450*350 mm |
| espesor del panel | 0.5-3.5 mm |

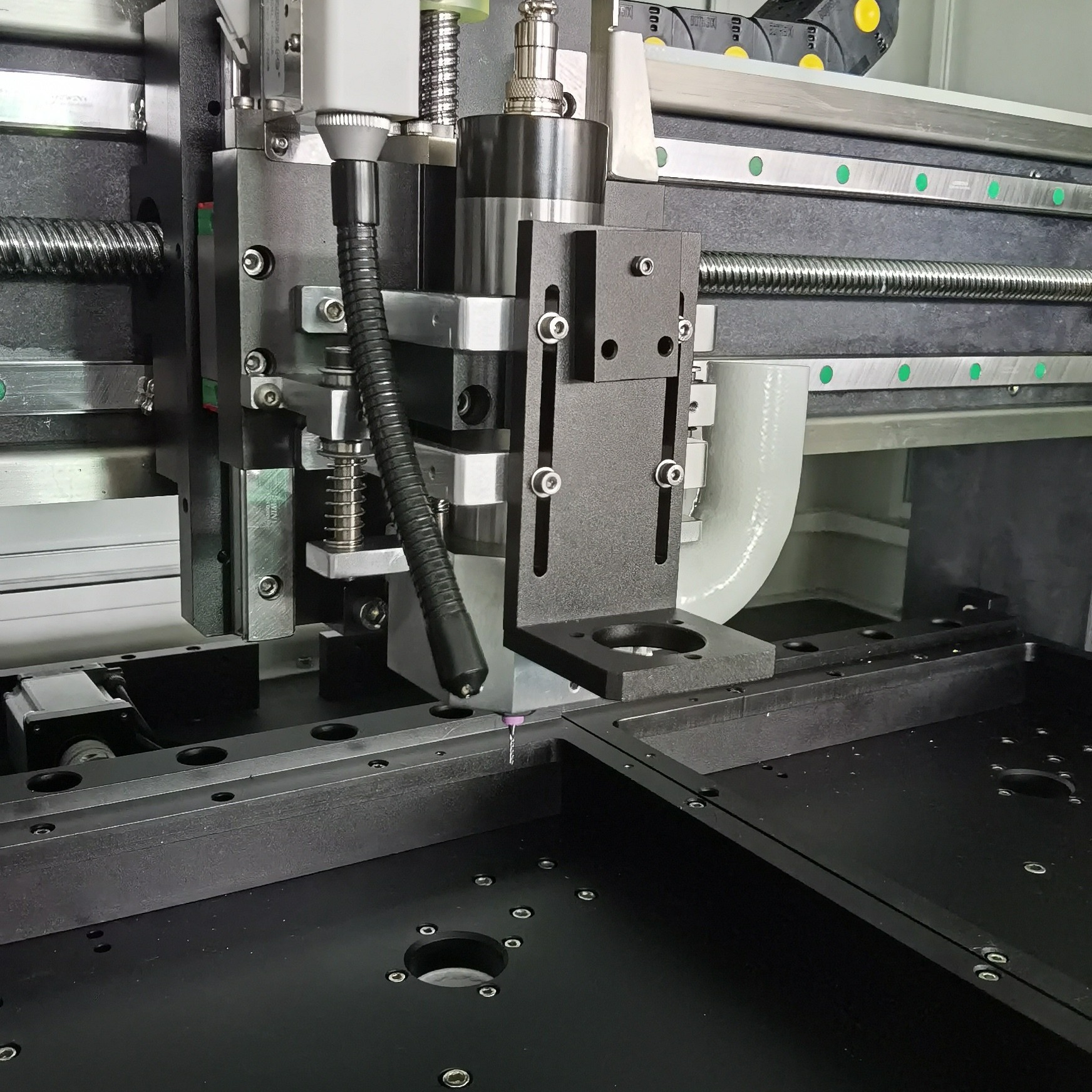

| Motor de eje | 0.5kW Eje de la estrella de la mañana |
| Cambio de herramienta | Manual de trabajo |
| Sistema de filtración del polvo | Aspiradora de 3 kW |
| Sistema de visión | Cámara de vídeo CCD de alta resolución |
| Programación | Enseñanza manual de punto a punto con asistencia visual |
| Función de edición | Modo de ejecución de prueba con asistencia de visión en seco |
| Peso de la máquina | 500 kilos |
| Dimensión de la máquina | 113*140*108cm |
Descripción de los paneles de PCB:
1.Esta es una nueva gama de Router Machine. Es una máquina de router independiente especialmente diseñada para enrutar (despanelizar) los conjuntos de placas de circuito impreso (PCBA) en conjuntos individuales.
2El sistema se jacta de ser el router más rápido del mundo con una velocidad de ciclo de 1,5 segundos por pestaña.
3Puede acomodar PCB más grandes en su configuración de dos mesas con un tamaño máximo de panel de 450 mm x 350 mm.
4Un nuevo software de interfaz gráfica de usuario (GUI) proporciona una programación "visual" amigable para el usuario para una programación en línea rápida y precisa.
5Los archivos Gerber podrían importarse al software para programas más fáciles.
Descripción de la función:
1.X10 zoom-in imagen hace que la programación más fácil y aumentar la precisión de la configuración de puntos.
2Dos mesas deslizantes proporcionan movimientos simultáneos de entrada y salida para reducir el tiempo de carga para una mejor productividad.
3.AUTO MARK sistema de desplazamiento. Imagen CCD podría comprobar y simular la ruta o el enrutamiento para reducir el error innecesario antes de cortar.
Nuestro servicio:
A. Pre-consulta: proporciona una solución SMT profesional para la línea completa;
B. Garantía de fábrica:Servicio de fábrica de un año de garantía;
C. Instalación:Instalación y puesta en marcha in situ,para garantizar una producción sin problemas;
D. Formación técnica:provee formación profesional desde el nivel 1 hasta el nivel 3;
E. Soporte técnico:provee soporte técnico de 7 días * 24 horas;
F. Actualización de software: ofrecer actualizaciones gratuitas de software de por vida para todos los productos.
