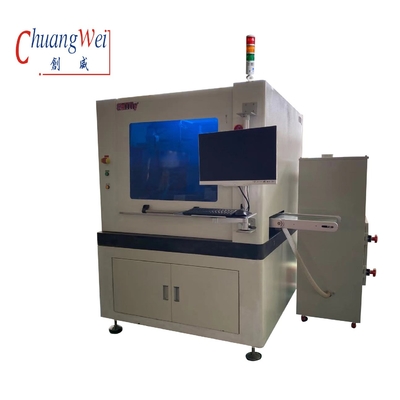

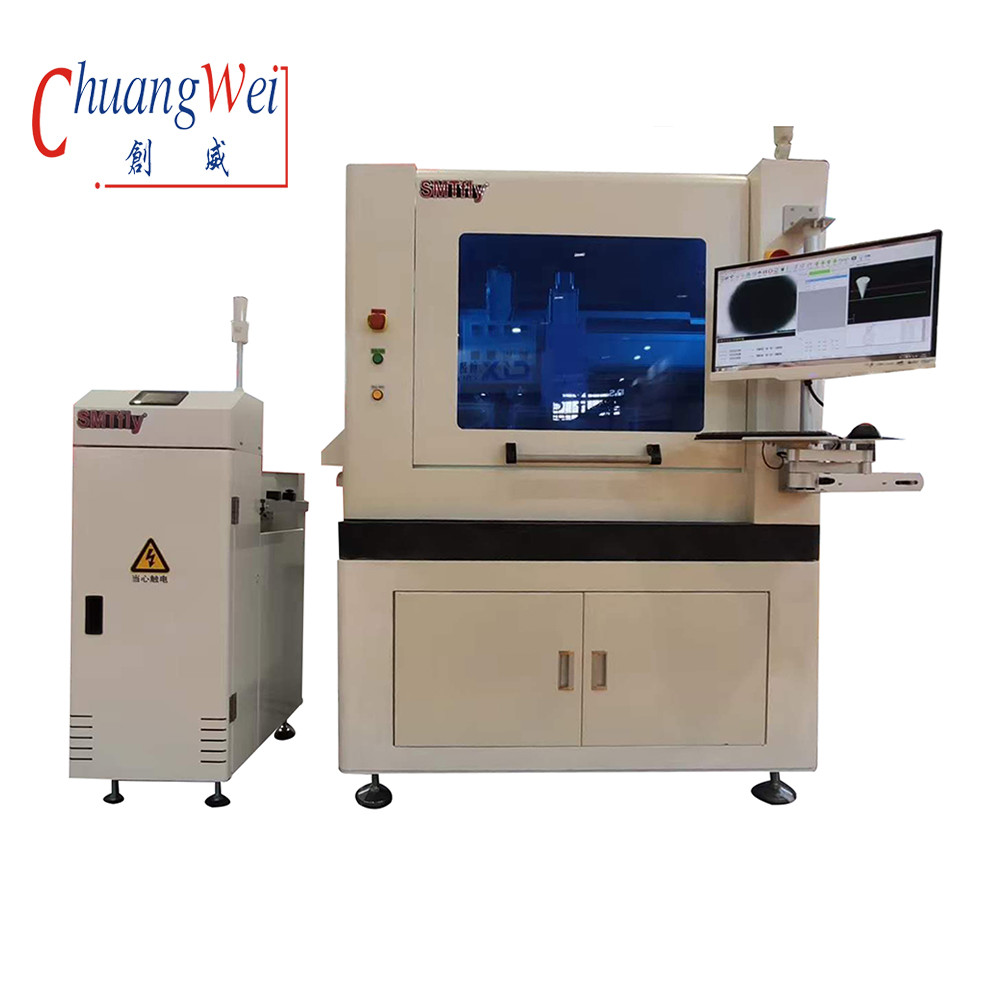

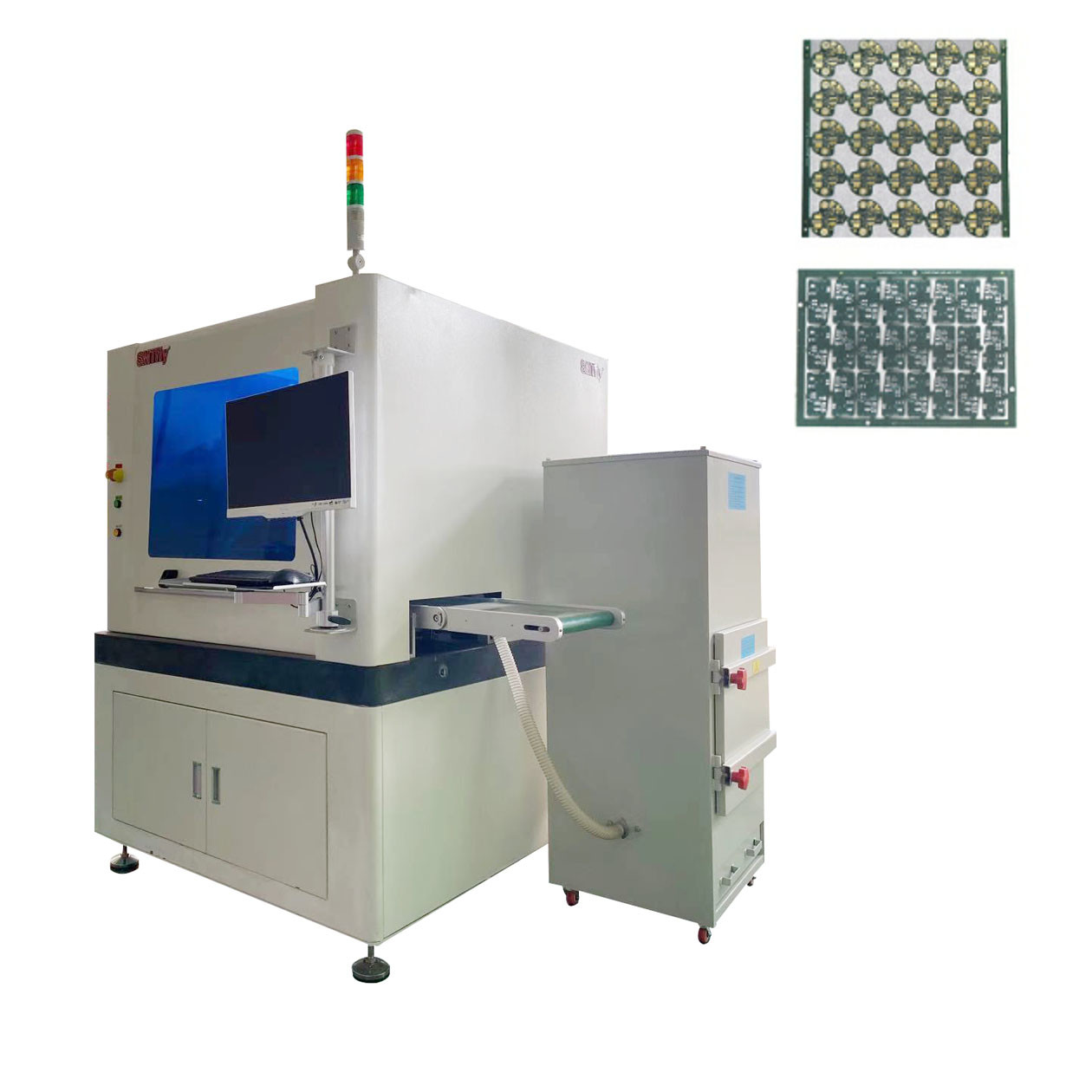

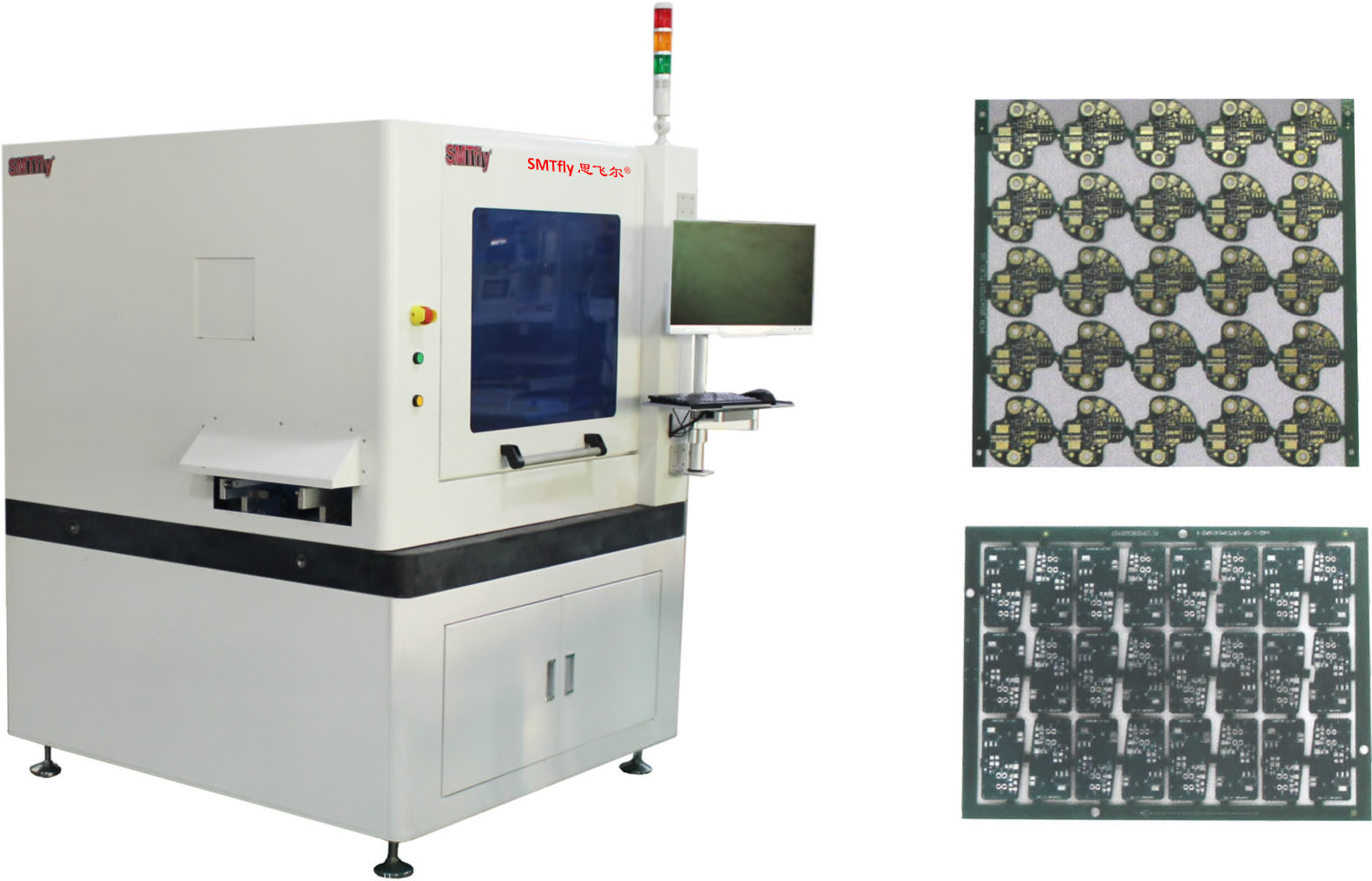

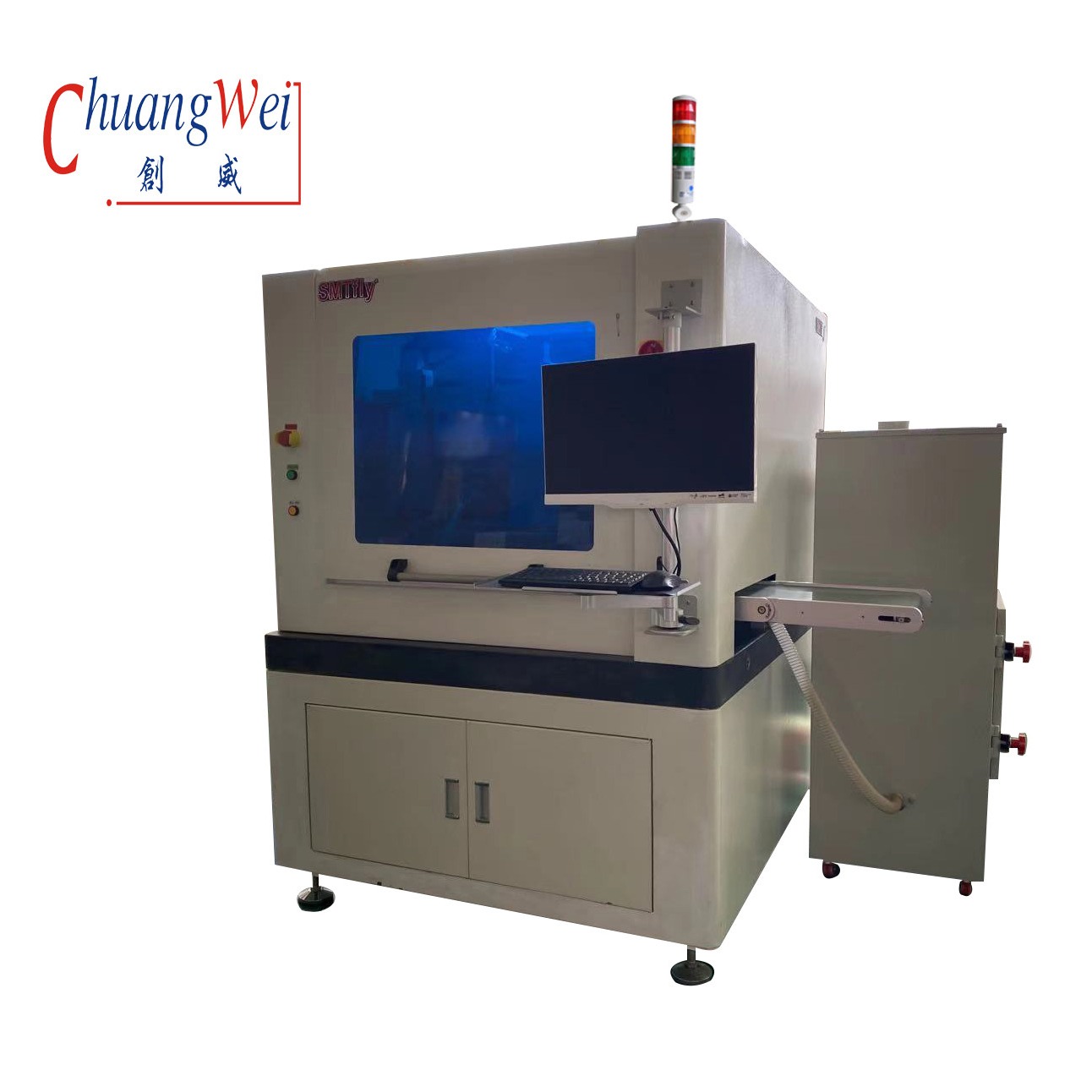

Máquina de enrutamiento de PCB en línea de alta eficiencia Enrutador de PCB con función de verificación de cuchillas de rotura,CW-F03
Un PCB en línea que se utiliza especialmente para cortar componentes de PCBA (paneles) en partes separadas, con una estructura montada en rieles sin corte de jig.Con monitoreo estático de la DSE, recortando la retroalimentación de tensión, y el cambio automático de herramientas, puede alcanzar una velocidad máxima de 60000 rotaciones.El sistema de control desarrollado sobre la base de nuestro sistema de RM puede garantizar la programación rápida y precisa del cliente.
Ventajas:
Sistema de corte de alta fiabilidad
Alemania KAVO eje principal de alta velocidad con una velocidad máxima de 60000 rotaciones, con monitoreo de voltaje estático ESD y las funciones de retroalimentación de tensión de corte y cambio automático de herramientas.
Sistema de supervisión:
Un sistema de visión de máquina preciso que consiste en una cámara industrial de imagen alemana, una lente Moritex y una fuente de luz de nivel de medición.
Apoya todas las funciones de calibración, compensación y posicionamiento de la máquina, con una alta estabilidad y capacidad anti-interferencia.
Características:
1Cambio automático de herramientas
2. Seguimiento de la DSE
3. Cortando la propia retroalimentación
4Modo de producción automática
5- Enlace entre la función estadística de la SPC y el sistema de gestión del cliente - ERP
6. Puede estar equipado con la función de prueba de explosión de aspiradora
Especificación:
| Modelo | Las condiciones de los productos de la categoría CW-F03 |
| Tamaño de la máquina | Se trata de una muestra de las características de las máquinas de ensayo. |
| Peso | Aproximadamente 1900 kg |
| Tamaño máximo del PCB | 350*350 mm |
| espesor del PCB | 0.4-6 mm |
| Altura de la transmisión | Las demás partidas |
| Dirección de transmisión | Izquierda -> derecha |
| Velocidad de transmisión | La velocidad máxima es de 1500 mm/s (máx.) |
| Tipo de placa de alimentación | Esquinas de guía de transporte de tipo sección |
| Ajuste de la anchura del carril | Automático |
| Señal de comunicación de los ordenadores superiores e inferiores | El SMEMA |
| Posicionamiento de PCB | Clampada de los rieles de guía superior e inferior |
| Sistema de recogida | Sistema de sujeción giratorio de 360°; 2 grupos de boquillas de succión al vacío como máximo, 4 grupos de unidades de transporte de correa/transporte de paneles de lotes ESD como máximo |
| Esfínter de corte/velocidad | Alemania KAVO, 60.000 rpm/min |
| Tipo de refrigeración | Compresión de aire |
| Monitoreo de la DSE | - ¿ Qué? |
| Cambio automático de herramientas | - ¿ Qué? |
| Reducción de la retroalimentación del estrés | - ¿ Qué? |
| Verificación de la hoja de rotura | - ¿ Qué? |
| Velocidad de corte | 1 a 200 mm/s |
| Precisión de corte | ±0,5 mm |
| Precisión de posicionamiento repetida | ± 0,01 mm |
| Velocidad de movimiento coordinada | Se aplicará el método siguiente: |
| Tipo de placa exterior | Unidad de transporte de correa/envío de paneles de lotes ESD |
| Tipo de recogida de residuos | Fuera de la pista |
| Programación del procedimiento | GERBER Importación/edición de dibujos mediante sistema visual |
| Suministro de aire | 5 a 8 kg/cm2 |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
Cambio automático de herramientas
El cambiador de herramientas estándar soporta tres tipos de herramientas de 3,175 mm, cada una de las cuales tiene una capacidad de carga máxima de 10 unidades.Y1 y Z1 del mecanismo de corte puede realizar el cambio de herramientas.
Certificación CE
