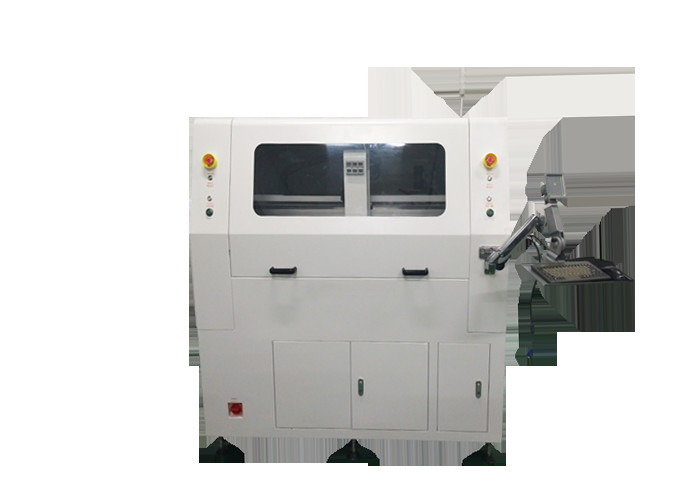

Máquina separadora de PCB, enrutador CNC de PCB con husillo Morning Star a 50000 rpm/min
1. Lista de piezas
| I. Hardware | |
| HUSO | huso estrella de la mañana |
| CCD | Cámaras industriales Sony línea 520 |
| LENTE | Computadora EX2C |
| Tornillo | Importaciones de husillos de bolas rectificados de precisión TBI |
| Guía | Ensanchamiento HIWIN Riel de guía lineal importado |
| MOTOR | Serie LCF de Jiabao |
| TARJETA DE CONTROL DE E/S | HFC PCI-9074 |
| TARJETA DE CONTROL DEL CONDUCTOR | HFC PCI-9074 |
| TARJETA E/S | PCI-9074-64 piezas/-38 piezas |
| limpieza estática | Serie STATIC-ST401A |
| Computadora | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfaz de máquina | AOC LCD17", ratón Logitech |
| 2.software | |
| Sistema de control | Windows XP Profesional (Servicio 3, v.3244) |
| GUI de operación | Inglés Windows XP |
| Edición de programa | En línea |
| Sistema de visión | Compensación CCD AOTU |
| Sistema de control | Versión F 1.2.88 |
2. Parámetros
| En general | |
| Dimensiones (An. x Pr. x Al.) | 1370mm*1650mm*1450mm |
| Peso | 650KG |
| Compensación de altura | 60~110 mm |
| Manipulador | |
| Tipo de motor | serie jiabao |
| Repetibilidad de posicionamiento | 0,001 mm |
| Área de trabajo del eje (máx.) | 830mm*580mm*50mm |
| estación de trabajo | |
| fijación de placa de circuito impreso | estándar, especialización |
| Carga/descarga de PCB | manual |
| Tamaño de PCB (máx.) | 320 * 320 mm (se puede personalizar) |
| Grosor de PCB (máx.) | 5 mm |
| Fijación | |
| Fijación de rigidez | accesorio personalizado |
| Fijación de accesorios | maquinaria |
| Motor de husillo | |
| Fuerza | 400W |
| Huso | 50000 rpm/min |
| Proteger | Refrigeración automática/eólica |
| Cambiar cortador | Especialización |
| Capacidad de enrutamiento | |
| Velocidad de corte (máx.) | 80 mm/s |
| Velocidad de conducción (máx.) | 2500 mm/s |
| Precisión de corte | 0,01 mm |
| Sistema de vacío | |
| Potencia de vacío | 3.5KW CA 380V |
| Vacío | sondear |
| Utilidades | |
| Fuerza | 2.0KW AC380V |
| Suministro de aire | 4-6 kg/cm2 |
| Programación | |
| Edición de programa | En línea |
| Editar función | Línea, arco, circular, curva en U |
| Almacenamiento de programas | disco duro |
| Sistema de visión | CCD color SONE |
| Desplazamiento del cortador de fresado | AUTO |
| Configuración de vacío | AUTO |
| Monitores de operación | |
| Indicador | Indicador Estado de la máquina |
| comprobación de herramientas | Vida útil de la herramienta de detección automática, el uso de pruebas de tiempo. |
| Protección del motor | Tiene función de protección contra sobrecalentamiento, sobrecarga y bajo voltaje |
| comprobación de sobrecarga del motor | Tiene sobrecarga, la línea es normal, función de protección de bajo voltaje |
| Tiempo útil de la herramienta | Vida útil de la herramienta de detección automática, |
| Estadística de datos | Modelo de tablero separado, conteo de separación, diversos métodos de conteo |
| Registro de errores | El software registra automáticamente todas las alarmas en la memoria de las máquinas |
| terceroExactitud | |
| Precisión del eje | 0,001 mm |
| Precisión de corte | 0,1 mm |
| IV.Seguridad | |
| Área de trabajo proteger | Con cuatro protecciones selladas |
| sensor de puerta | Sensor de microinterruptor de puerta de seguridad delantera y trasera (opcional) |
| Pulsador de parada de urgencia |
3. Ventajas:
1. Usando un dispositivo de doble deslizamiento en su lugar, reduzca los tiempos de espera de corte, aumente la capacidad de producción.
2. Evite la aleta artificial causada por el agrietamiento del estaño y el daño de la pieza y otros problemas.
3. Evitar el uso despuntado o doblado, producido por esfuerzos mecánicos.
4. Adecuado para el corte de línea y arco de placa terminada.
5. Adecuado para piezas pequeñas del corte final, placa base de un teléfono móvil, PDA, tarjeta de interfaz de PC, etc.
4. Característica:
1. La imagen de zoom X10 facilita la programación y aumenta la precisión de la configuración de puntos.
2.Dos mesas deslizantes proporcionan movimiento de entrada y salida simultáneamente para reducir el tiempo de adherencia para una mejor productividad.
3. Sistema de compensación AUTO MARK. La imagen CCD podría verificar y simular la ruta o el enrutamiento para reducir errores innecesarios antes de cortar.
4. Cuenta con un sistema de alarma y verificación de la vida útil de la broca de enrutamiento para recordarle al operador que cambie las brocas de enrutamiento cuando termine el corte de 120M.Y la broca de enrutamiento primero 2 mm cortó el primer punto de fresado, los 2 mm del medio cortaron el segundo punto de fresado, los últimos 2 mm cortaron el tercer punto de fresado para aumentar su vida útil.
5. La imagen CCD podría verificar y simular la ruta o el enrutamiento para reducir errores innecesarios antes de cortar.
5. Foto detallada:
