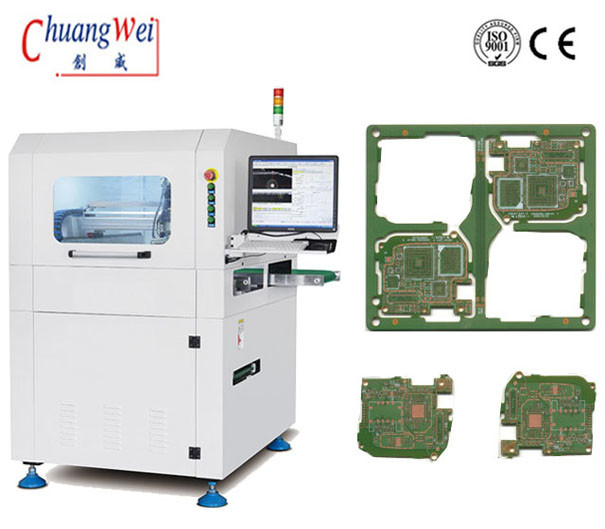

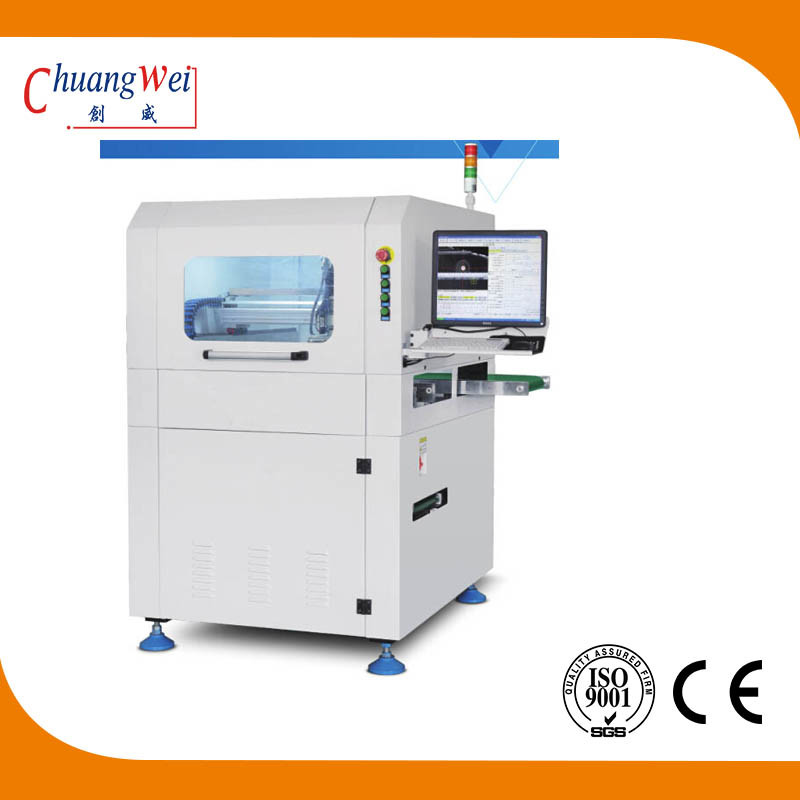

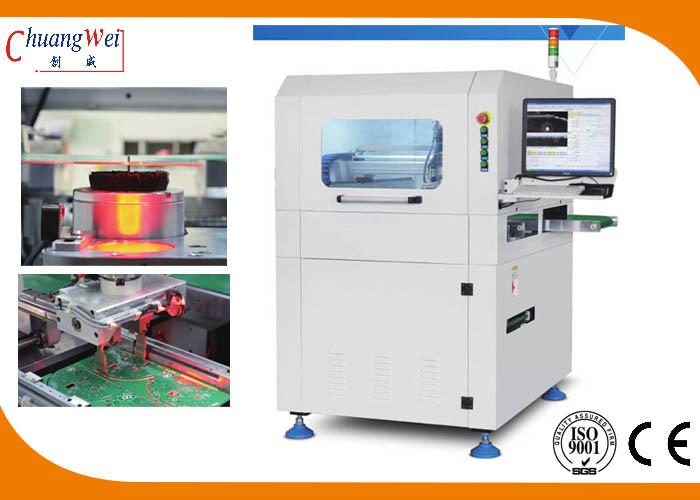

ESD que supervisa la cortadora en línea del PWB del router del PWB con 60000 RPM:
El panel que remite la solución 1: el PWB del corte será entregado afianzando el sistema con abrazadera a la línea de transmisión de la correa, y después enviado por la línea de transmisión del ESD vía la máquina en línea de junta, o se coja y es cargado en caja del producto por la solución modificada para requisitos particulares del manipulante.
Solución forwrding 2 del panel: el panel del lote del uso que remite la unidad ARM-1 desmonta la línea de transmisión de la correa de la máquina, unidad de la expedición del panel del parte movible de detrás la máquina, y carga directamente el panel en la caja de la ampolla en ARM-1 vía la fijación del sistema con abrazadera. La solución es ofrecida por la simplicidad y la conveniencia.
Características en línea de la cortadora del PWB
1. Cambio automático de la herramienta
2. Supervisión del ESD
3. Cortar la reacción de los stess
4. Modo de producción automático
5. acoplamiento entre el sistema-ERP de la gestión del cliente del functionand de la estadística del proceso estadístico
6. Puede ser equipado de la función a prueba de explosiones del aspirador
Especificación en línea de la cortadora del PWB:
| Modelo | SMTfly-F03 |
| Tamaño de la máquina | 1000*1200*1533m m |
| Peso | 1900kgs aproximado |
| Tamaño máximo del PWB | 350*350m m |
| Grueso del PWB | 0.4-6m m |
| Altura de la transmisión | 900±50m m |
| Dirección de transmisión | Izquierdo - > la derecha |
| Velocidad de la transmisión | 1500mm/s /adjustable (máximo) |
| Tipo de alimentación de la placa | Sección-tipo carril de guía del transporte |
| Ajuste de la anchura del carril | Automático |
| Señal de comunicación de ordenadores superiores y más bajos | SMEMA |
| Colocación del PWB | Fijación con abrazadera superior y más baja del carril de guía |
| Selección del sistema | 360°rotary que afianza el sistema con abrazadera; 2 grupos de bocas de la succión del vacío a lo más, 4 grupos de transporte de la correa del ESD/del panel del lote que remiten unidades a lo más |
| Cortar el spindl/la velocidad | Alemania KAVO, 60,000rpm/min |
| Tipo de enfriamiento | Compresión del aire |
| Supervisión del ESD | Sí |
| Cambio automático de la herramienta | Sí |
| Cortar la reacción de la tensión | Sí |
| Control de la cuchilla de la rotura | Sí |
| Cortar velocidad | 1-200mm/s |
| Cortar exactitud | ±0.5mm |
| Repita la colocación de exactitud | ±0.01mm |
| Velocidad móvil coordinada | 1000mm/s |
| Fuera de tipo de la placa | Transporte de la correa del ESD/unidad de la expedición del panel del lote |
| Tipo de la recogida de residuos | Fuera de la pista |
| Programación del procedimiento | Importación del dibujo de GERBER/programa el corregir a través de sistema visual |
| Suministro de aire | 5-8kg/cm2 |
| Fuente de alimentación | El AC380V±5%, 50/60Hz, 3KW |
La cortadora en línea del PWB favorece el cambiador de herramienta automático
El cambiador estándar de la herramienta apoya tres clases de herramientas de 3.175m m, que tiene una capacidad de la carga superior de 10 unas. Se combina con el sistema de fijación con abrazadera exacto y el sistema de elevación; tres hachas - X1, Y1 y Z1 del mecanismo que corta pueden realizar el cambio de la herramienta.
Alto sistema del corte de la confiabilidad
El eje principal de alta velocidad de Alemania KAVO con una velocidad superior de 60000 gira, ofreciendo monitor de voltaje estático del ESD y las funciones de cortar la reacción de la tensión y el cambio automático de la herramienta.
