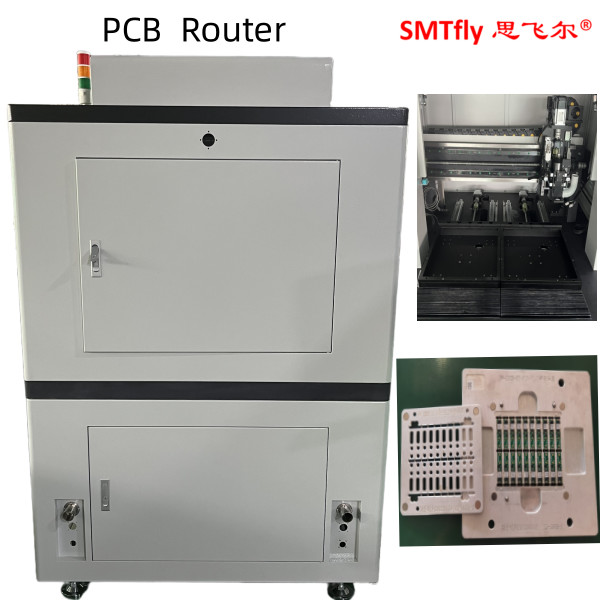

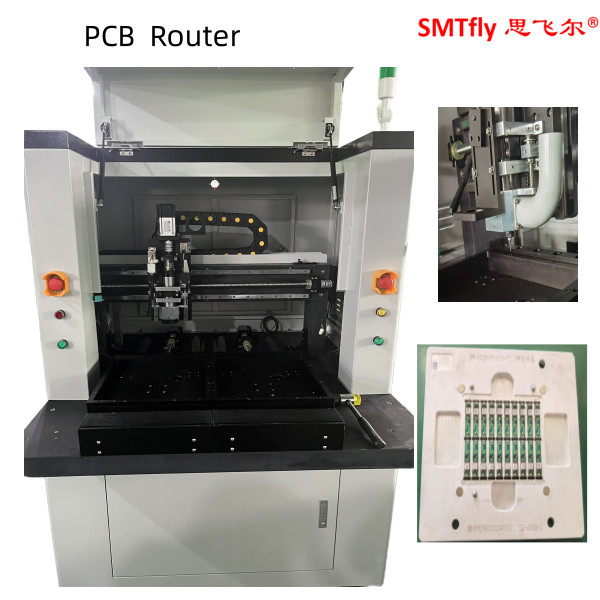

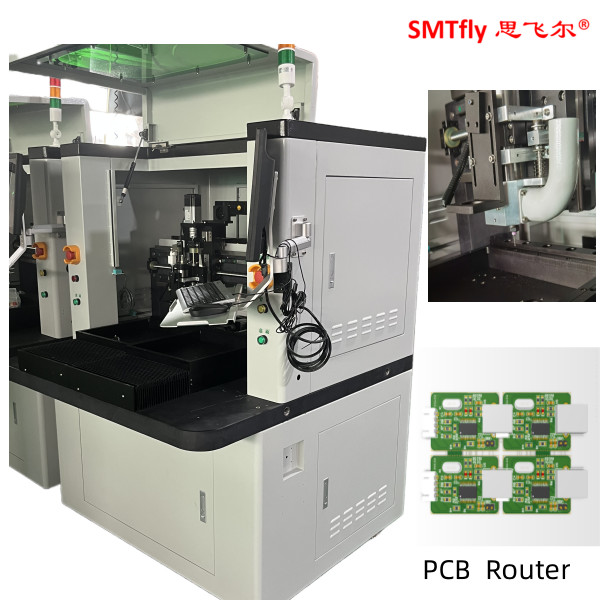

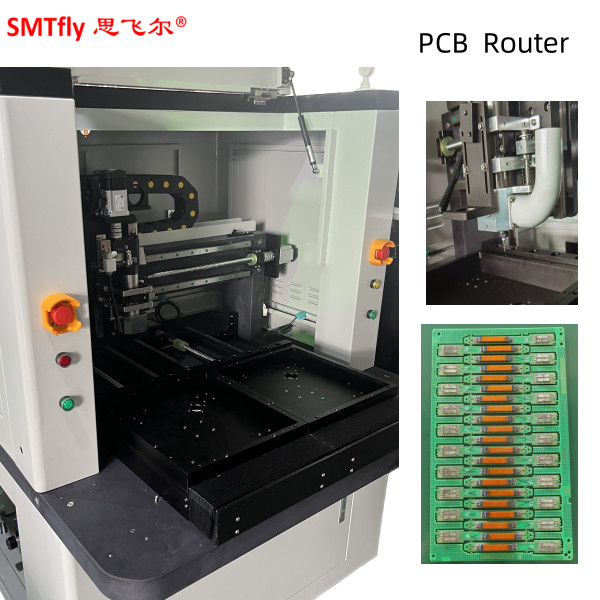

Un enrutador de PCB con sistema de corrección de alineación de visión de precisión CcdSMTfly-F02 Parámetros técnicos:
|
I.Hardware |
|
|
Modelos / tipos de sistemas |
Windows XP profesional también |
|
En general |
|
|
Impresión de huella (LxWxH) |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
|
Peso (aproximado) |
150 KG |
|
Las piezas regulables de las máquinas (para la altura) |
60 ~ 110 mm |
|
Manipulador |
|
|
Motor del manipulador |
Serie MINAS A5 de Panasonic |
|
Repetibilidad del manipulador |
0.001 mm |
|
Configuración del eje |
|
|
Vehículo de conducción en el eje |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
|
Estación de trabajo |
|
|
Posicionamiento del tablero |
Posicionamiento de fijación, posicionamiento universal del dedo, corrección de la visión |
|
Carga y descarga |
Manual |
|
Rango de enrutamiento |
Las demás medidas de seguridad |
|
espesor del panel |
3 mm |
|
Instalaciones |
|
|
Fijación rígida |
Dedo universal y accesorio antistatico |
|
Clampada superior |
Utilizando el posicionamiento del agujero |
|
Motor de eje |
|
|
El poder |
100 W |
|
Velocidad máxima |
Se aplicarán las reglas siguientes: |
|
Refrigerador |
Refrigeración natural y refrigeración por aire |
|
Tamaño del bit del router |
3 mm*3 mm |
|
Cambio de herramienta |
Usa una llave inglesa especial. |
|
Motor de eje |
|
|
El poder |
100 W |
|
Velocidad máxima |
Se aplicarán las reglas siguientes: |
|
Refrigerador |
Refrigeración natural y refrigeración por aire |
|
Tamaño del bit del router |
3 mm*3 mm |
|
Cambio de herramienta |
Usa una llave inglesa especial. |
|
Capacidad de enrutamiento |
|
|
Velocidad máxima de enrutamiento |
100 mm/s |
|
Repetibilidad |
0.02 mm |
|
Sistema de vacío |
|
|
El poder |
0.75KW220V Motor monofásico |
|
Filtración |
Vertical y horizontal |
|
Servicios públicos |
|
|
El poder |
1.5KW AC220V |
|
Suministro de aire |
4 a 5 kg/cm2 |
|
II. Software y programación |
|
|
Plataforma del sistema |
Windows XP Professional (Servicio 3, versión 3244) |
|
Estabilidad del sistema |
24 horas sin excepción |
|
Sistema de visión |
Sistema de corrección de alineación de la visión CCD de precisión (serie SONY 250) |
|
Programación |
|
|
En línea |
Programación en línea |
|
Función de edición |
Directo, diagonal, arco circular, círculo |
|
Número de programas que pueden instalarse |
Seleccionar un lugar de almacenamiento según las necesidades del cliente |
|
Configurar la cámara CCD para la programación |
Fangchen F130 CCD de alta precisión |
|
Compensación del diámetro de la pieza de herramienta |
Proporcionar diferentes ángulos para compensar para el usuario a elegir diferentes formas |
|
Configuración de cambio de filtro Intervalo (distancia) |
filtro de limpieza automática y caja de recogida de polvo a polvo cuando El procesamiento se completa centralizado cada vez |
|
Monitores de la operación |
|
|
Luz de la torre de 3 colores |
La luz de 3 colores vigila las condiciones de trabajo de la máquina |
|
Luz de la torre de 3 colores |
Detección automática de la vida útil de la herramienta y el tiempo de uso |
|
Detección de sobrecalentamiento del motor |
función de protección contra el sobrecalentamiento, la sobrecarga y el bajo voltaje |
|
Detección de sobrecarga por servo |
Sobrecarga, la línea es normal, función de protección de bajo voltaje |
|
Seguimiento de la vida útil de la herramienta |
Detección del tiempo de vida útil de la herramienta |
|
Contador de placas de PCB |
Se trata de una cuestión de tiempo, de tiempo. |
|
Alarma de cambio de filtro de vacío |
No utilizar en filtros de vacío |
|
Historial de errores de la máquina |
El software registra automáticamente todas las alarmas de la memoria |
|
III. Precisión |
|
|
Precisión de posicionamiento del eje |
0.01 mm |
|
Precisión de enrutamiento |
0.02 mm |
|
IV. Seguridad |
|
|
Área de trabajo cerrada |
Utilizando protección de cuatro sellos |
|
Sensores de bloqueo de puertas |
sensor de microinterruptores |
|
Botón de parada de emergencia |
- ¿ Qué? |
