Tipo barra rígida de aluminio de la guillotina del PWB LED del PWB Depanelizer Depaneling
Desde más de 10 años nuestras máquinas depaneling se desarrollan y se mejoran continuamente, para garantizar la separación unstressed de placas de circuito impresas. Después de las pruebas extensas del proceso de la separación muchos proveedores del automóvil utilizan exclusivamente las máquinas depaneling de la serie de NTM para la separación de sus tableros del panel prescored. Las máquinas utilizan un corte seccional infinitamente variable a los tableros del panel prescored del depanel en una manera apacible y limpia evitando daño a los componentes de SMD puestos directamente en los bordes de los tableros.
Ventajas:
1. La longitud depaneling máxima del PWB unlimted
2. PWB de Depaneling sin la tensión del doblez y de la tensión
3. uso de la seguridad, operación fácil
4. proceso de Depaneling sin vibraciones
Especificaciones del depanelizer del PWB:
| Modelo | SMTfly - 3 |
| Longitud de corte máxima del PWB | ilimitado |
| Grueso depaneling del PWB | 0.3 - 3.5m m |
| Voltaje y poder | 110V / 220V -- 10W |
| Presión de aire de trabajo | 0.5 - 0,7 Mpa |
| Velocidad depaneling del PWB | debido al nivel experto del operador |
| Tamaño depaneling de la máquina del PWB | 780 X.500 x 620 milímetros |
| Peso depaneling de la máquina del PWB | 185Kg |
Características:
1. La máquina fue diseñada al PWB pre-anotado depanel cuidadosamente, sin la tensión del doblez y de la tensión.
2. Incluso los SMD-componentes sensibles como los condensadores de cerámica, no serán dañados por el proceso depaneling, o el tablero fino incluso hasta 0.3m m puede ser trabajado con seguridad.
3. proceso de Depaneling sin vibraciones.
4. el método de control depaneling del PWB está al lado de electroválvula neumático-conducida y.
5. la operación de control del PWB es que los sellos del operador el pedal del pie al PWB del depanel.
6. los componentes más altos cerca del surco de v del PWB pueden ser hasta 50m m.
7. Gap para la inserción del PWB puede ser fácil de ajustar.
Vídeo:
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (Para PWB CWVC-3 del aluminio de 1,2 metros)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

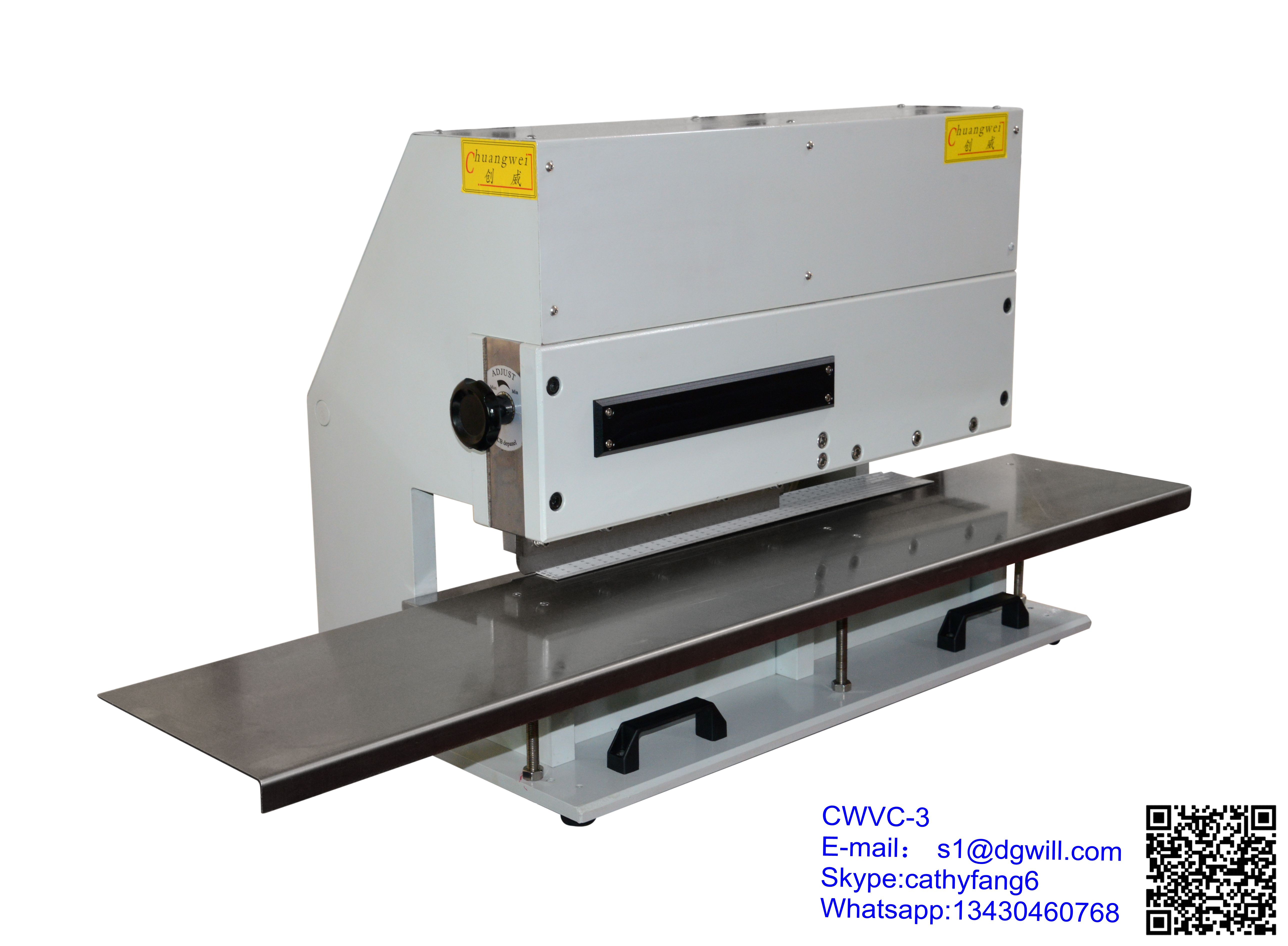

Máquina SMTfly-3 del depanelizer del PWBde Chuangwei
Puede ser utilizado con aluminio, FR4, CEM3 y otros substratos
Custodia de paso con la producción de volumen mediados de-a-grande
PCBs flexible o ultrafino de Panelized
PCBs denso poblado con los componentes establecidos demasiado cerca a la línea de la cuenta para que depanelers estándar dirijan
Substratos de aluminio y metalizados (además de FR4, de CEM3, del etc.)
PCBs es separado por los cuchillos acuncados duales CWVC-3 en un movimiento oscilante apacible que esquile el panel a lo largo de la línea de la cuenta, sin la tensión o el daño al PCBs o a los componentes. Incluso cuando procesan a las placas de circuito metalizadas – por ejemplo ésos poblados con los LED termógenos que requieren capas internas de calor-disipación del metal – esta máquina harán fácilmente el corte.
