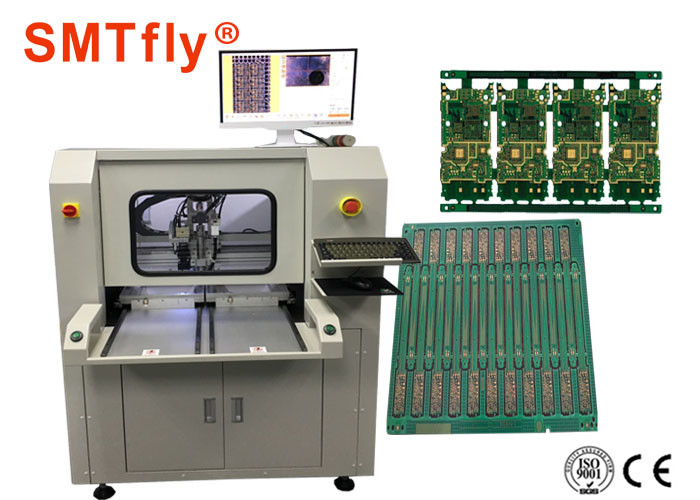

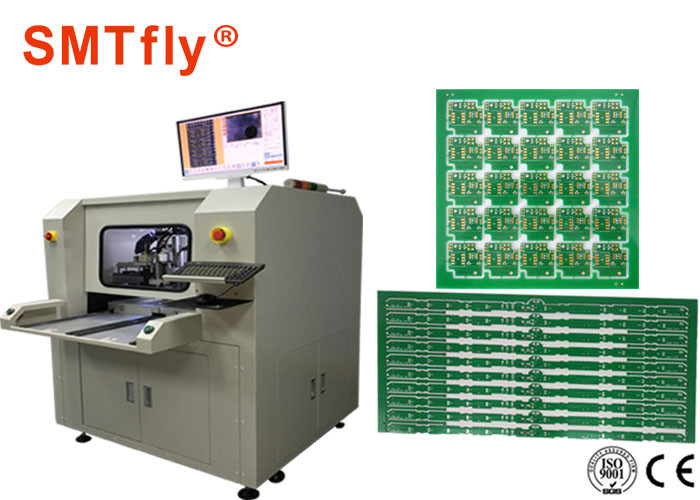

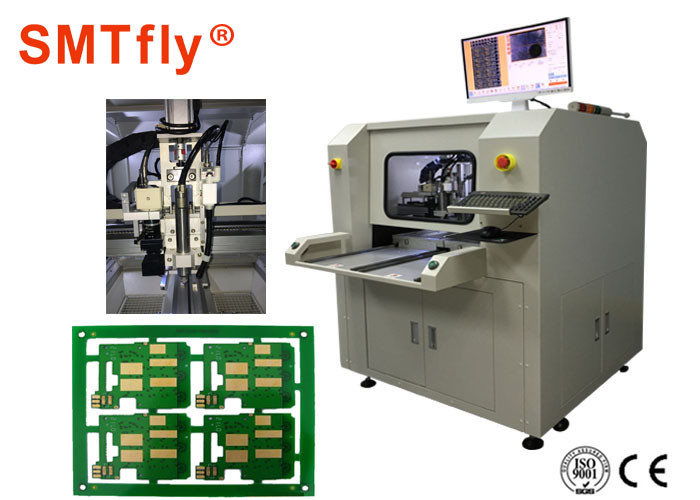

router de 3.5m m TAB Pcb Depaneling /separator, características de la máquina de recortar del PWB:
1. Final que corta liso solamente por el corte del router.
2. Hay poca distorsión en el PWB durante cortar debido a usar un motor de alta frecuencia del eje. Es 1/10 de presionar, 1/100 de fractura a mano.
3. cambio One-Touch del programa.
4. capaz de cortar el trazador de líneas y el arco con la máquina del router, disminuya la restricción en diseño del PWB.
5. el código leído o la PLANTILLA de QR MORDIÓ programa selecto auto del corte, o comprueba acuerdo entre cortar programa y la PLANTILLA.
6. la eliminación del polvo potente minimizó la adherencia del polvo en el PWB.
7. desarrolló el pedazo de alto rendimiento del router que amplió dejar en desorden mordido de la vida y del alivio.
8. Coste reducido del PWB porque necesidad que hace el V-surco en el PWB
Especificación:
| Dimensiones (W*D*H): | 1220mm*1450mm*1420m m |
| Peso: | 550KG |
| Altura compensada: | 60~110m m |
| Tipo del motor: | Serie de Jiabao |
| Colocación de repetibilidad: | 0.001m m |
| Zona de trabajo de AXIS (máxima): | 680mm*360mm*50m m |
| Fijación del PWB: | estándar, especialización |
| Carga/que descarga del PWB: | manual |
| Tamaño del PWB (máximo): | 322mm*322m m |
| PWB grueso (máximo): | 3m m |
| Rigidez fixturing: | estándar |
| Fijación de Fixturing: | maquinaria |
| Poder: | 400W |
| Eje: | 60000rpm/min |
| Proteja: | uno mismo/enfriamiento del viento |
| Cortador del cambio: | Especialización |
Aspirador:
Especificación:
| Modelo | CW-F01-SV |
| Dimensión | 650*400*1300m m |
| Material | Acero de carbono de S/S 41 |
| Manera del control | Accesorio |
| Filtro | Bolso tejido no- 100% de la aguja del poliéster |
| Modo descendente | Palanca de mando manual + centro de gravedad del polvo que cae automáticamente |
| Motor | 2HP, 1.5KW, 380V |
| Presión estática | 2000mmAQ |
| Diámetro de la succión del vacío | 50m m |
| Arreglo del bolso de filtro | 8 PCS, 120 (D) mm*500 (L) milímetro |
| Tratamiento superficial | El calandrar de un sólo lado |
| Manera de limpieza | Tipo caja del cajón del polvo |
| Colocación de la rueda | 4 PC, ¢65*¢12mm |
| Volante de dirección | 2 PC |
| Peso | 150kgs |
| Observación | Puerta de acceso de goma suave sellada y puerta clara |
Operación:
Paso 1: Antes de comenzar, determine si el motor
la dirección de funcionamiento es normal o no, y cuando es
correcto, prueba la fuerza de tracción fuerte de la succión
el puerto, el mercado de aire tiene succión fuerte; de otra manera
la fuerza débil no es bastante.
Paso 2: Puede ser utilizado continuamente por 24 horas, debido al retiro de polvo no automático, él debe parar cuando el polvo y la succión de la fuente de la contaminación son débiles.
Paso 3: El polvo manual que quita la barra está en la izquierda o el lado derecho de la puerta de la inspección. Cuando la máquina para, la barra del polvo se mueve hacia adelante y hacia atrás, de modo que el polvo atado al bolso de filtro caiga en la caja de recogida del polvo.
Paso 4: Polvo regularmente limpio de sitio de eliminación del polvo según cantidad del polvo cuando es el 70% lleno, él desbordamiento
Paso 5: Cuando el polvo se limpia, primero cerrado, y entonces limpie el polvo después de las paradas del equipo totalmente. Después de la limpieza del polvo, ponga la caja de la eliminación del polvo en el de posición fija del colector de polvo, y las piezas se sellan y continúan utilizando.
Paso 6: La puerta de la inspección es un tubo de la tela filtrante, el polvo se filtra a través del tubo del paño, y el gas de escape es aire limpio.
