Equipo de enrutamiento de PCB para la industria de la electrónica automotriz
Ventajas de la eliminación de paneles de PCB:
1El uso de doble deslizamiento en el dispositivo de lugar, reducir los tiempos de espera de corte, aumentar la capacidad de producción.
2Evite la colga artificial causada por el agrietamiento del estaño y el daño de partes y otros problemas.
3Evite el uso de objetos contundentes o doblados, producidos por tensiones mecánicas.
4. Adecuado para el corte de arco y línea de la placa terminada.
5. Adecuado para piezas pequeñas del corte final, placa base de un teléfono móvil, PDA, tarjeta de interfaz de PC, etc.
Lista de piezas de desinstalación de PCB
| I. Hardware | |
| Las condiciones de producción de los productos | El eje de KAVO |
| El CCD | Cámaras industriales de línea Sony 520 |
| Lentes | Computación EX2C |
| ¿Qué quieres decir? | Importaciones de tornillos de tierra de bolas de precisión TBI |
| Guía | HIWIN ensanchamiento Rail de guía lineal importado |
| El motor | La serie JiaBao LCF |
| Carnet de control de entrada y salida | HFC PCI-9074 y sus derivados |
| Carnet de control del conductor | HFC PCI-9074 y sus derivados |
| Carnet de entrada y salida | PCI-9074-64 piezas/-38 piezas |
| Limpieza estática | Se trata de una serie STATIC-ST401A |
| El ordenador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
| Interfaz de la máquina | AOC LCD17, el ratón Logitech |
| 2.software | |
| Sistema de control | Windows XP Professional (Servicio 3, versión 3244) |
| Operación de la interfaz gráfica | Inglés Windows 7 |
| Edición del programa | En línea |
| Sistema de visión | CCD AOTU de desplazamiento |
| Sistema de control | F1 es el número 1.2.88 versión |
Parámetros para la eliminación de paneles de PCB
| En general | |
| Dimensiones (W*D*H) | Las medidas de seguridad se aplicarán en el caso de los vehículos eléctricos de las categorías M1 y M2. |
| Peso | 450 KG |
| Desviación de altura | 60 ~ 110 mm |
| Manipulador | |
| Tipo de motor | Serie JiaBao |
| Repetibilidad del posicionamiento | 0.001 mm |
| Estación de trabajo | |
| Fijación de PCB | Estándar, especialización |
| Carga y descarga de PCB | Manual |
| Tamaño máximo de los PCB | 300*280 mm |
| espesor de los PCB (máximo) | 5 mm |
| Instalaciones | |
| Instalaciones de rigidez | Utilice el dispositivo del cliente |
| Fijación de las fijaciones | maquinaria |
| Motor de eje | |
| El poder | 150 W |
| El eje | Se aplicarán las reglas siguientes: |
| Proteger | refrigeración automática/viento |
| Cambio de cortador | Especialización |
| Capacidad de enrutamiento | |
| Velocidad de corte (max.) | 80 mm/s |
| Velocidad de conducción (max.) | Las condiciones de ensayo de las máquinas de ensayo |
| Precisión de corte | 0.01 mm |
| Sistema de vacío | |
| Potencia en vacío | 3.5KW AC 380V |
| El vacío | el plomo |
| Servicios públicos | |
| El poder | 2.0KW AC380V |
| Suministro de aire | Entre 4 y 6 kg/cm2 |
| Programación | |
| Edición del programa | En línea |
| Edición de funciones | Línea, arco, círculo, curva en U |
| Almacenamiento de programas | Disco duro |
| Sistema de visión | CCD de color SONE |
| cortador de fresado desplazado | - ¿ Qué? |
| Configuración de vacío | - ¿ Qué? |
| Monitores de la operación | |
| Indicador | Indicador Estado de la máquina |
| Verificación de herramientas | Vida útil de la herramienta de detección automática, uso de pruebas de tiempo |
| Protección del motor | Función de protección contra sobrecalentamiento, sobrecarga y bajo voltaje |
| Control de sobrecarga del motor | Tener sobrecarga, la línea es normal, función de protección de bajo voltaje |
| Tiempo útil de la herramienta | la duración de la herramienta de detección automática, |
| Datos estadísticos | Modelo de tablero separado, recuento separado, diversos métodos de recuento |
| Registro de errores | El software registra automáticamente todas las alarmas memoria de las máquinas |
| III. Precisión | |
| Precisión del eje | 0.001 mm |
| Precisión de corte | 0.1 mm |
| IV. Seguridad | |
| Protección del área de trabajo | Con cuatro protecciones selladas |
| Sensor de puertas | Sensor de microinterruptores de las puertas de seguridad delanteras y traseras (opcional) |
| Botón de detención de emergencia |

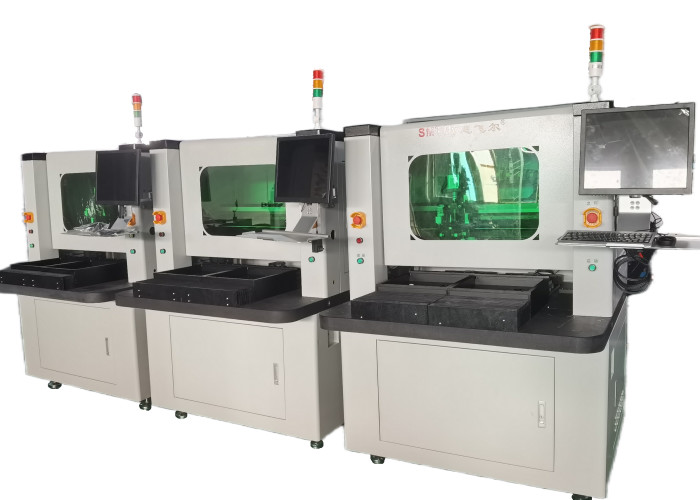

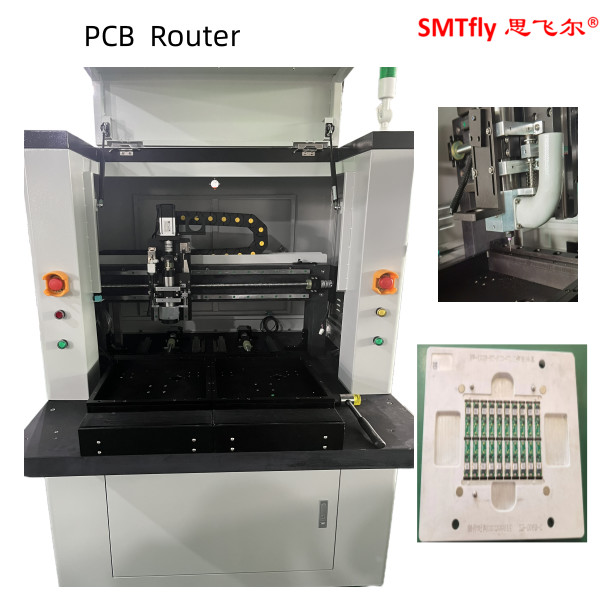

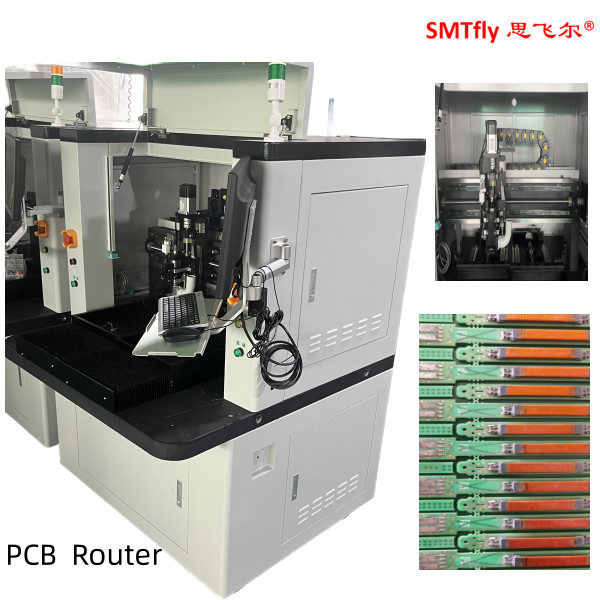

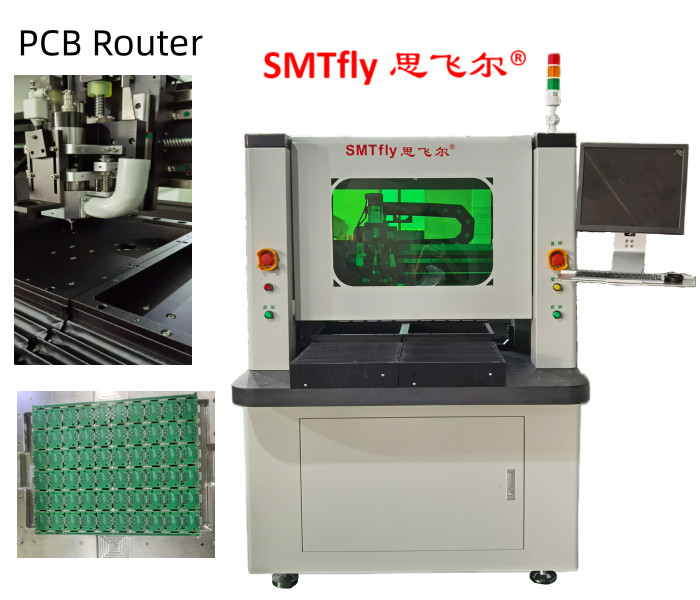

Espinilla de desinstalación de PCB Foto:
