Separador-alto equipo eficiente del router de la placa de circuito del PWB Singulation del PWB
PWB rápido y eficiente Singulation
Al considerar los métodos numerosos disponibles para el singulation del PWB, es difícil decidir a cuál pudo ser el mejor. En ChuangWei proponemos que nuestros routeres del PWB sean los más eficientes, y la manera más rápida a los PWB del singulate. Para el depanelization libre de la tensión utilizamos un pedazo del router que minimice la tensión en componentes, por lo tanto manteniéndolos intactos y trabajando perito. El sistema del ajuste del pedazo del router desplazará automáticamente hasta 5 diversos niveles de la profundidad, que reducirán en el reemplazo mordido. La velocidad del corte del pedazo del router tiene un máximo de 50m m por segundo, mientras que la velocidad que viaja es un máximo de 800m m por segundos. Nuestros routeres del PWB también contienen un eje de alta velocidad que sostenga la precisión mientras que acelera el proceso. El marco está seguro de soportar con los tornillos exactos de la bola empleados en un X, Y, eje de Z, y de ser rápido con un motor del eje que cree hasta las vueltas 60,000rpm.
Los diseños flexibles del panel son fáciles de ocuparse a través de los diversos modelos que cortan disponibles en los routeres. Un sistema accesorio-basado del retiro del vacío del polvo utilizado del lado inferior asegura que no habrá cambio o deformación durante el singulation del PWB.

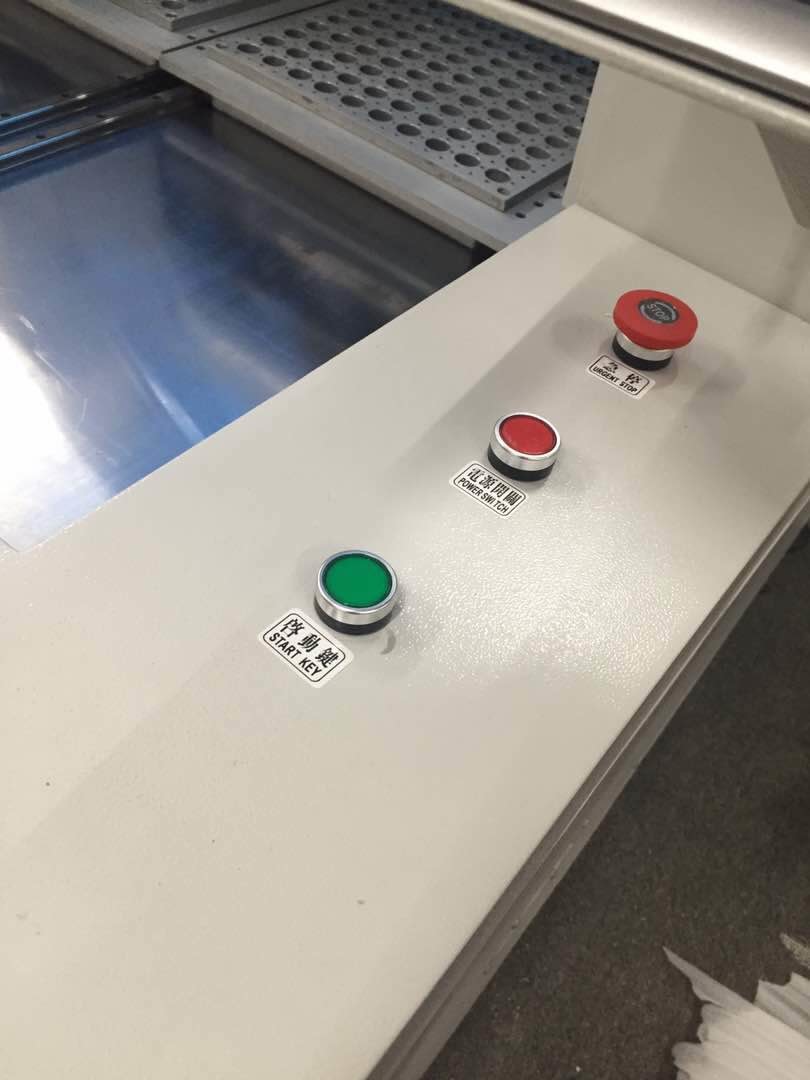

No sólo son nuestros routeres del PWB eficientes y rápido, son muy fáciles de actuar también. El singulation del PWB se puede comenzar en nuestras máquinas con el tacto simple de un botón externo. El software de tratamiento de la imagen lo hace sin esfuerzo para programar las trayectorias que cortan específicas con tecnología del punto y del tecleo. La cámara CCD incorporada permite la remuneración automática de la alineación, haciendo el depanelization aún más aproblemático. Diseñado para de fácil acceso y las reparaciones, nuestras máquinas son mantenimiento bajo también.
La eficacia de nuestros routeres no puede ser disputada. Mantenimiento rápido, eficiente, fácil de utilizar, y muy bajo, no es duro ver que nuestros routeres son un activo valioso para el bajo costo que viene en.
Especificación
| Modelo | CW-F01 |
| Zona de trabajo estándar | 320*320m m |
| Poder | 220V, 4.2KW |
| Repetibilidad del manipulante | ±0.02mm |
| Resolución | ±0.01mm |
| Colocación del tablero | Puesto de trabajo dual con el accesorio de la jerarquía o el accesorio del perno |
| Ubicación del panel | Localizado por los agujeros de fabricación o los bordes del PWB |
| Cargamento | Manual |
| Descarga | Manual |
| Tamaño del panel | 320*320m m (estándar) |
| Grueso del panel | 0.5-3.5m m |
| Motor del eje | eje del lucero del alba 0.5kW |
| Cambio de la herramienta | Manual |
| Sistema de la filtración del polvo | Aspirador 3KW |
| Sistema de Vision | Cámara de vídeo de alta resolución del CCD |
| Programación | Vision ayudó a la enseñanza manual de punto a punto |
| Función de edición | Visión de plazo seco ayudada/modo de prueba |
| Peso de la máquina | 500kgs |
| Dimensión de la máquina | el 113*140*108cm |
