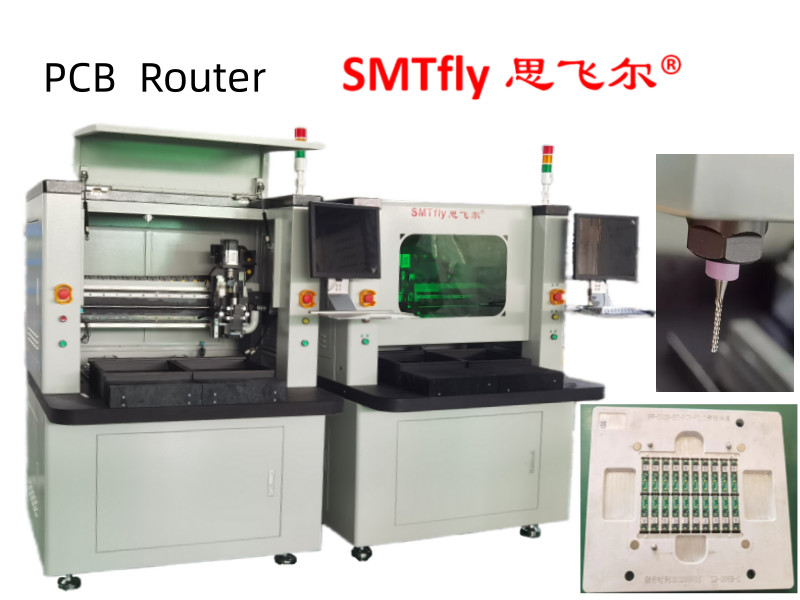

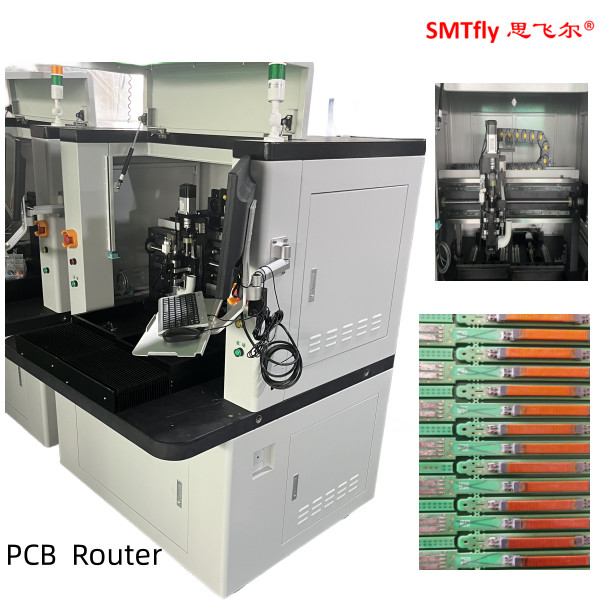

Máquina de enrutador PCBA en línea o fuera de línea opcional, Máquina de desinstalación de PCB
1Características:
1.X10 zoom-in imagen hace que la programación más fácil y aumentar la precisión de la configuración de puntos.
2Dos mesas deslizantes proporcionan movimientos simultáneos de entrada y salida para reducir el tiempo de carga para una mejor productividad.
3.AUTO MARK sistema de desplazamiento. Imagen CCD podría comprobar y simular la ruta o el enrutamiento para reducir el error innecesario antes de cortar.
4Tiene un sistema de control de tiempo de vida del bit de enrutamiento y un sistema de alarma para recordar al operador que cambie los bits de enrutamiento cuando termine de cortar 120M.medio 2 mm cortar el segundo punto de fresado, los últimos 2 mm cortan el tercer punto de fresado para aumentar su vida útil.
5La imagen de CCD podría comprobar y simular la ruta o el enrutamiento para reducir el error innecesario antes de cortar.
2Ventajas:
1El uso de doble deslizamiento en el dispositivo de lugar, reducir los tiempos de espera de corte, aumentar la capacidad de producción.
2Evite la colga artificial causada por el agrietamiento del estaño y el daño de partes y otros problemas.
3Evite el uso de objetos contundentes o doblados, producidos por tensiones mecánicas.
4. Adecuado para el corte de arco y línea de la placa terminada.
5. Adecuado para piezas pequeñas del corte final, placa base de un teléfono móvil, PDA, tarjeta de interfaz de PC, etc.
3Especificación
| Modelo | Las condiciones de los requisitos de seguridad de los vehículos de motor y de los vehículos de motor |
| Área de trabajo estándar | 320*320 mm (estándar) |
| El poder | 220 V, 4,2 kW |
| Repetibilidad del manipulador | ± 0,02 mm |
| Resolución | ± 0,01 mm |
| Posicionamiento del tablero | Estación de trabajo doble con fijación de nido o fijación de pines |
| Ubicación del panel | Con una longitud de más de 30 mm, pero no superior a 50 mm |
| Carga de las mercancías | Manual de trabajo |
| Desembarque | Manual de trabajo |
| Tamaño del panel | 320*320 mm (estándar) |
| espesor del panel | 0.5-3.5 mm |
| Motor de eje | Espinilla de KAVO |
| Cambio de herramienta | Manual de trabajo |
| Sistema de filtración del polvo | Aspiradora de 3 kW |

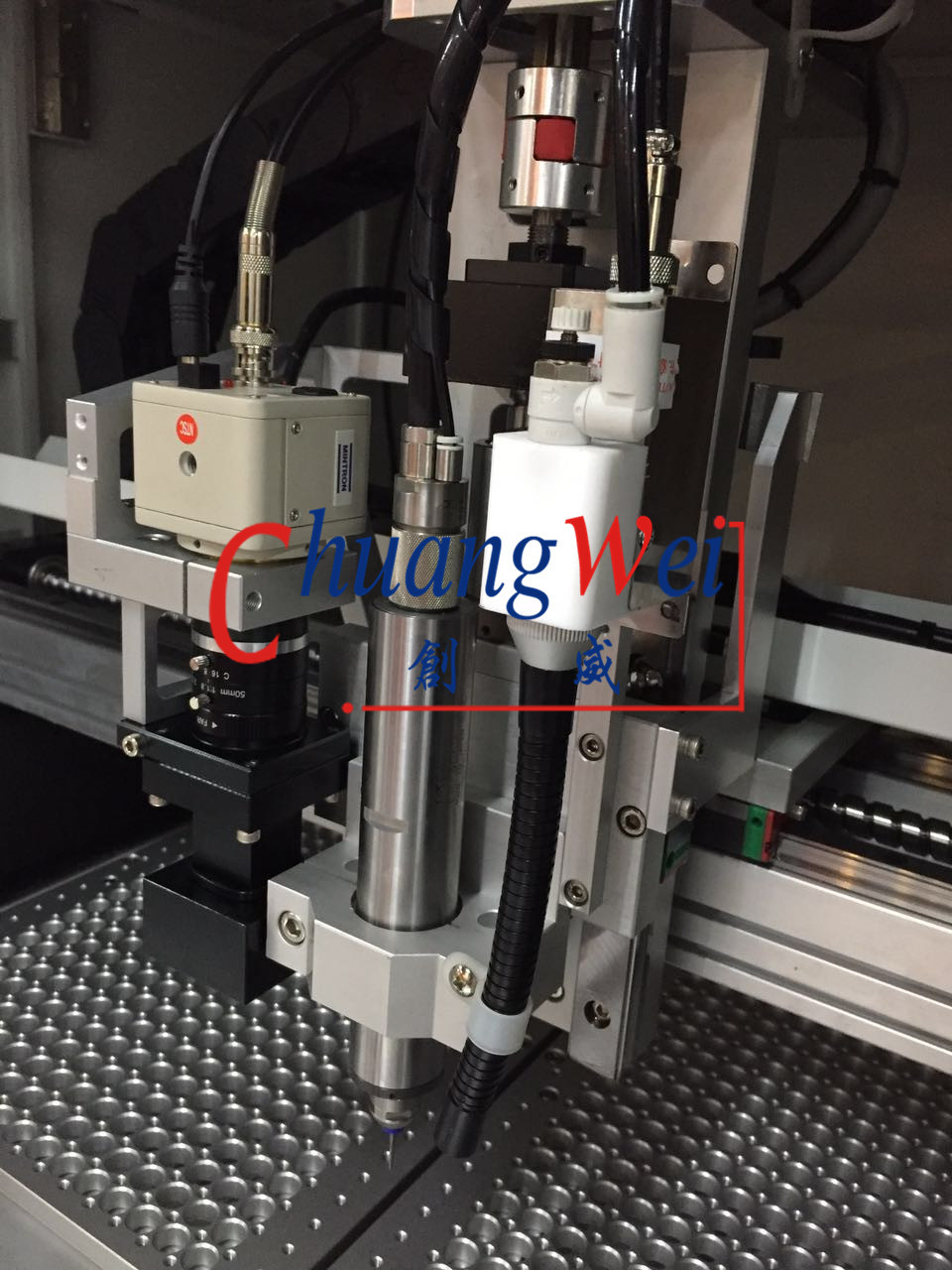

| Sistema de visión | Cámara de vídeo CCD de alta resolución |
| Programación | Enseñanza manual de punto a punto con asistencia visual |
| Función de edición | Modo de ejecución de prueba con asistencia de visión en seco |
| Peso de la máquina | 650 kilos |
| Dimensión de la máquina | 113*140*108cm |
Flujo de producción
Aprobación CE
