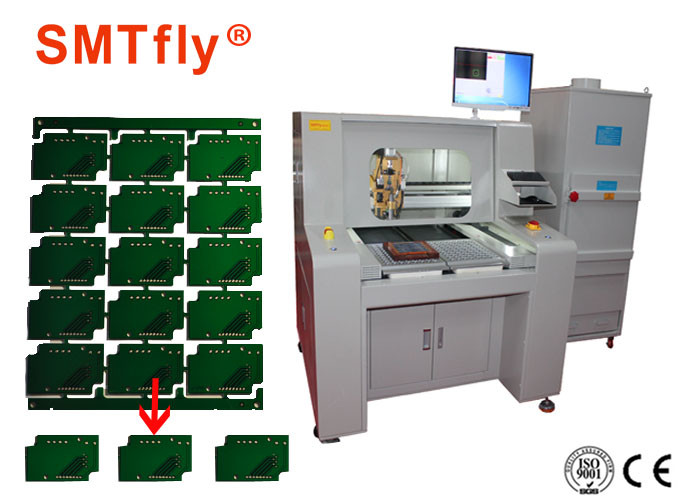

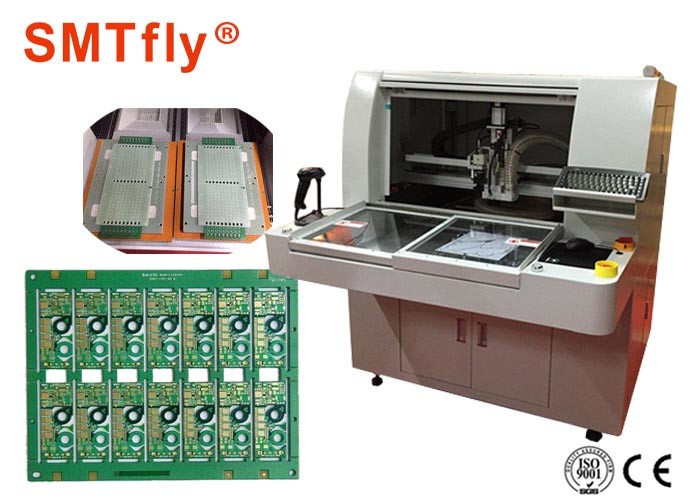

Router en línea de la máquina/PWB Depaneling del router del PWB con el eje de KAVO
1. Lista de piezas del router del PWB Depanelizer
| I. Hardware | |
| EJE | Eje de KAVO |
| CCD | Línea cámaras industriales de Sony 520 |
| LENTE | Computar EX2C |
| Tornillo | Importaciones del tornillo de la bola de tierra de la precisión de TBI |
| Guía | HIWIN que ensancha el carril de guía linear importado |
| MOTOR | Serie de JiaBao LCF |
| TARJETA DE LA ENTRADA-SALIDA CONTRONL | HFC PCI-9074 |
| TARJETA DEL CONDUCTOR CONTRONL | HFC PCI-9074 |
| TARJETA DE ENTRADA-SALIDA | PCI-9074-64pcs/-38pcs |
| Limpieza estática | Serie de STATIC-ST401A |
| Ordenador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interfaz de la máquina | AOC LCD17”, ratón de Logitech |
| 2. software | |
| Sistema de control | Windows XP profesional (Service3, v.3244) |
| GUI de la operación | Windows XP inglés |
| El programa corrige | En línea |
| Sistema de Vision | Compensación del CCD AOTU |
| Sistema de control | Versión de F 1.2.88 |
2. Parámetros del router del PWB Depanelizer
| Total | |
| Dimensiones (W*D*H) | 1370mm*1650mm*1450m m |
| Peso | 650KG |
| Altura compensada | 60~110m m |
| Manipulante | |
| Tipo del motor | Serie de JiaBao |
| Colocación de repetibilidad | 0.001m m |
| Zona de trabajo de AXIS (máxima) | 830mm*580mm*50m m |
| Estación de trabajo | |
| Fijación del PWB | estándar, especialización |
| Carga/que descarga del PWB | manual |
| Tamaño del PWB (máximo) | 320*320m m |
| PWB grueso (máximo) | 5m m |
| Fixturing | |
| Rigidez fixturing | Accesorio del cliente del uso |
| Fijación de Fixturing | maquinaria |
| Motor del eje | |
| Poder | 150W |
| Eje | 60000rpm/min |
| Proteja | uno mismo/enfriamiento del viento |
| Cortador del cambio | Especialización |
| Encaminamiento de capacidad | |
| Cortando la velocidad (máximo) | 80mm/s |
| Conduciendo la velocidad (máximo) | 2500mm/s |
| Precisión del corte | 0.01m m |
| Sistema del vacío | |
| Poder del vacío | 3.5KW CA 380V |
| Vacío | plomo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suministro de aire | 4-6KG/cm2 |
| Programación | |
| El programa corrige | En línea |
| La función corrige | Línea, arco, circula, U-curva |
| Almacenamiento del programa | HDD |
| Sistema de Vision | CCD del color de SONE |
| compensación de la fresa | AUTO |
| Disposición del vacío | AUTO |
| Monitores de la operación | |
| Iindicator | Estado de la máquina de Iindicator |
| control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
| Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
| motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
| Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
| Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
| Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
| III. exactitud | |
| Precisión de AXIS | 0.001m m |
| Cortar la precisión | 0.1m m |
| IV. seguridad | |
| La zona de trabajo protege | Con cuatro protección sellada |
| Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
| Botón de paro del exigencia |
3. Eje del router KAVO del PWB Depanelizer
4. Aspirador del router del PWB Depanelizer
5. PWB rápido y eficiente Singulation
Al considerar los métodos numerosos disponibles para el singulation del PWB, es difícil decidir a cuál pudo ser el mejor. En ChuangWei proponemos que nuestros routeres del PWB sean los más eficientes, y la manera más rápida a los PWB del singulate. Para el depanelization libre de la tensión utilizamos un pedazo del router que minimice la tensión en componentes, por lo tanto manteniéndolos intactos y trabajando perito. El sistema del ajuste del pedazo del router desplazará automáticamente hasta 5 diversos niveles de la profundidad, que reducirán en el reemplazo mordido. La velocidad del corte del pedazo del router tiene un máximo de 50m m por segundo, mientras que la velocidad que viaja es un máximo de 800m m por segundos. Nuestros routeres del PWB también contienen un eje de alta velocidad que sostenga la precisión mientras que acelera el proceso. El marco está seguro de soportar con los tornillos exactos de la bola empleados en un X, Y, eje de Z, y de ser rápido con un motor del eje que cree hasta las vueltas 60,000rpm.
