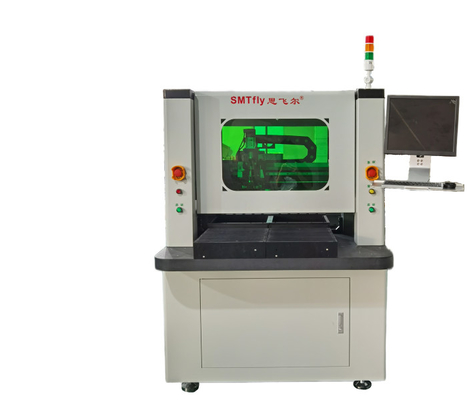

Estación dual del soplo 2 del vacío máquina del router del PWB de 0,5 - de 3.0m m con el cambio mordido manual

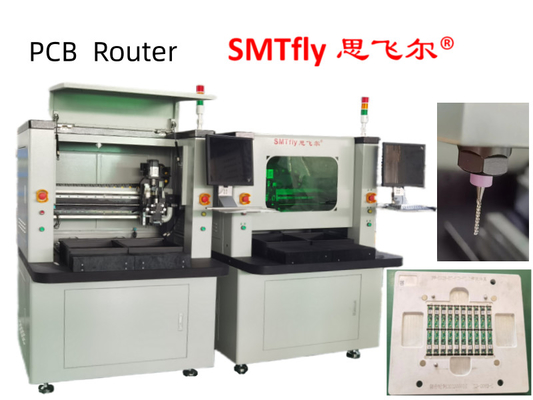

Equipo de router de separador de PCB de doble vacío fabricado por Chuangwei


Especificación

• Configuración de la instalación: 2 estaciones
• Área de trabajo: X: 320 mm, Y: 320 mm, Z: 60 mm
• Área de corte: Max: X: 320 mm, Y: 320 mm Min: X: 100 mm, Y: 100 mm Z: 15 mm
• Alturas de los componentes de los circuitos impresos: lado superior: 15 mm lado inferior: 45 mm ((con una pieza específica)
• espesor del PCB: 0,5 a 3,0 mm
• Diámetro del bit del router: 0,8 ~ 2,0 mm ((Opción: Más de 2,0 mm)
• Precisión de corte: ± 0,10 mm
• Precisión de posicionamiento: ± 0,01 mm
• Repetibilidad del posicionamiento: ± 0,02 mm
• Número de ejes en uso: 7 ejes (X, YL, YR, Z, Carry, P/P, transportador).
• Velocidad de conducción (máxima): X, YL, YR: 1000 mm/s, Z: 750 mm/s
• Velocidad de corte (máximo): X, Y, Z: 100 mm/s (de acuerdo con la especificación de Bit para el mejor ajuste de velocidad)
• Motor de huso: motor de alta velocidad de frecuencia variable de 150 W (máx.50(000 rpm)
• Cambio de bits: manual
• Capacidad de corte: lineal, circular, curva U, arco, curva L
• Motor de eje: 7 ejes (servomotores CA de 150 W)
• Cuento de cambios de bits: máximo 2
• Planificación de rutas: entrada directa de coordenadas o guía manual con cámara CCD × 10
• Sensor de área de seguridad: n/a
• Detección de rotura de bits: estándar
• Almacenamiento de programas: HDD
• Copia de seguridad del programa: USB
• Sistema operativo: Windows 7
• Interfaz hombre-máquina: pantalla táctil, monitor industrial + teclado + ratón
• Ajuste del transportador: ajuste manual Máximo: Y: 350 mm Min: Y: 100 mm
• Capacidad de carga del transportador: máximo: 2 kg
• Carga y descarga de PCB: automática
• Fuente de alimentación: 3 fases AC220V±3% 50Hz/60Hz, 3,5 kw
• El aire: 0,5Mpa
• Dimensiones: (W) 2002 mm x (D) 1279 mm x (H) 1716 mm + torre de señal de 578 mm
• Peso: aproximadamente 500 kg

Características:

1Separador de PCB de dos toboganes

2Bajo estrés

3Un filo de corte muy afilado.

4- Carga y descarga manual

5. Cortar a alta velocidad por control de 4 ejes

6Enseñanza fácil con procesamiento de imágenes


¿Por qué elegirnos?

1Ingenieros disponibles para el servicio de maquinaria en el extranjero.

Los ingenieros están disponibles para ser enviados a otros países para hacer entrenamiento de maquinaria y ofrecer apoyo técnico.
2Garantizará un año las máquinas, excepto los accesorios.

Construcción robusta del marco y las hojas de acero japonesas obtuvieron una buena valoración y reconocido por los clientes y en el extranjero.Los clientes sólo tienen que pagar el flete..

3.. Servicio al cliente eficaz.

Todos juntos somos más fuertes y más sabios que cualquiera de nosotros individualmente.Para tener éxito, debemos asumir la responsabilidad, cooperar con nuestros compañeros y con los departamentos,comunicarse eficazmente entre sí, fomentar el entusiasmo y participar en la toma de decisiones. Ser accesible para los clientes y proporcionar respuestas rápidas para resolver sus problemas y crear valor para los clientes

4La técnica madura y el precursor del proceso hacen maquinaria de alta calidad.

Como la fábrica más grande en el sur de China, tenemos 12 años de experiencia en máquinas de separador de PCB y máquinas de soldadura. máquina de router de PCB
Nuestro equipo de I + D actualiza continuamente las máquinas existentes para satisfacer la tendencia de desarrollo del mercado
