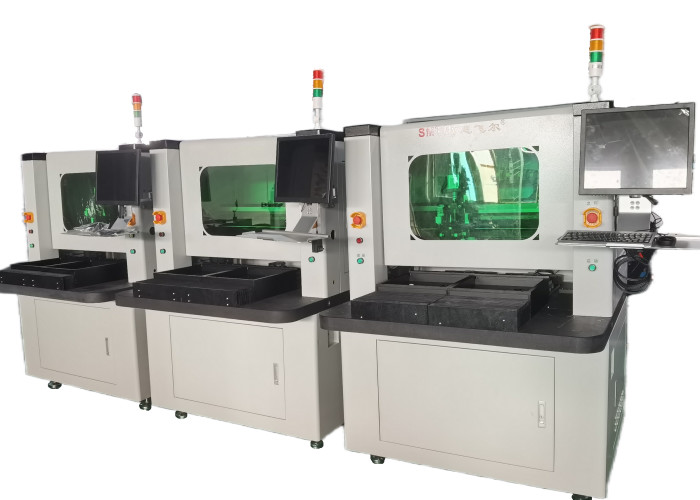

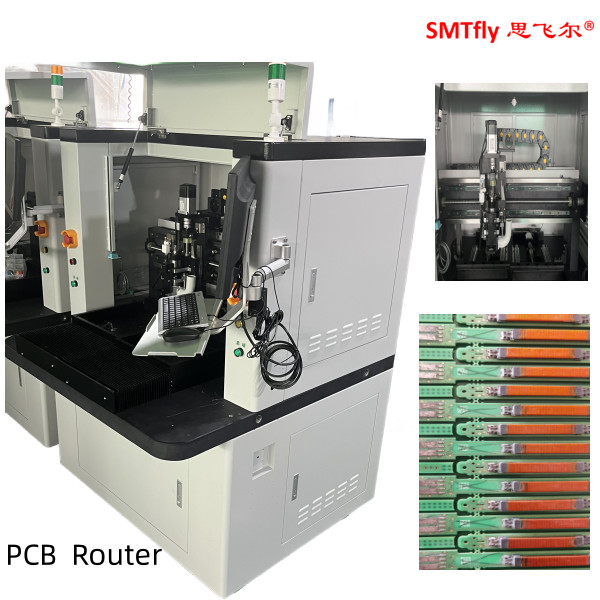

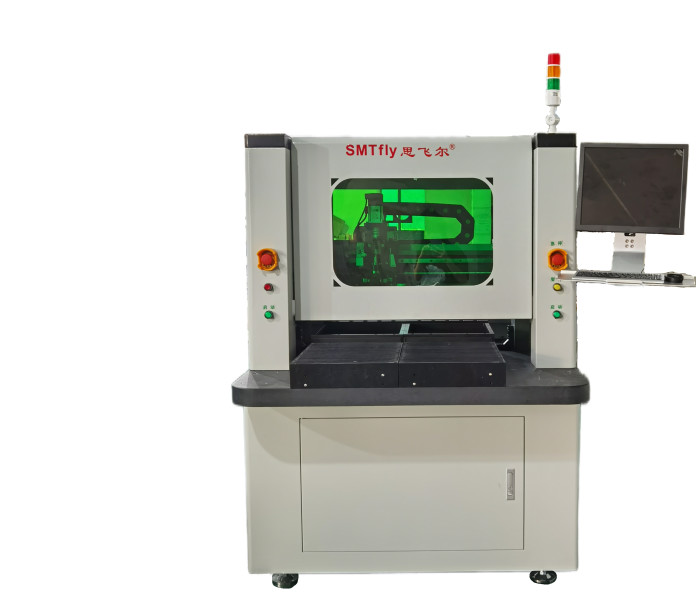

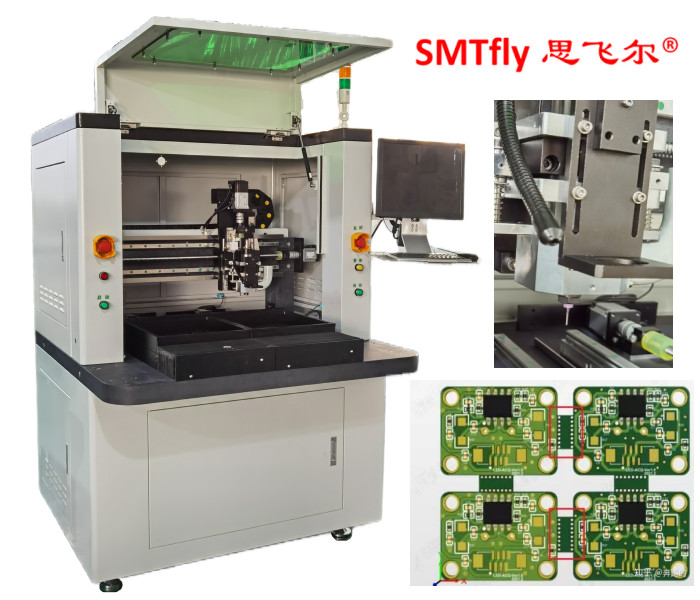

Máquina de rotación de PCB CNC con doble mesa de trabajo,PCB DepanelerPerfil:
La máquina automática de corte visual CW-F01 es el producto de alta tecnología más reciente de una nueva generación, con (Machine Vision) función de identificación y corrección visual automática,aplicado por el sistema de servoconducción de alta precisión de Panasonic para realizar un posicionamiento rápido y preciso, con una precisión máxima de 0,001 mm para garantizar la alta calidad del corte y la alta productividad.
Especificación El software:
|
Sistema de control |
Windows XP Professional (Servicio 3, versión 3244) |
|
Operación de la interfaz gráfica |
Windows XP chino |
|
Edición del programa |
En línea |
|
Sistema de visión |
CCD AOTU de desplazamiento |
|
Sistema de control |
F1 es el número 1.0.2 versión |
El equipo:
SPINDLE Eje y inversor del Morning Star
|
El CCD |
Cámaras industriales de línea Sony 520 |
|
Lentes |
Computación EX2C |
|
¿Qué quieres decir? |
Importaciones de tornillos de tierra de bolas de precisión TBI |
|
Guía |
HIWIN ensanchamiento Rail de guía lineal importado |
|
El motor |
La serie JiaBao LCF |
|
Carnet de control de entrada y salida |
HFC PCI-9074 y sus derivados |
|
Carnet de control del conductor |
HFC PCI-9074 y sus derivados |
|
Carnet de entrada y salida |
PCI-9074-64 piezas/-38 piezas |
|
Limpieza estática |
Se trata de una serie STATIC-ST401A |
|
El ordenador |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
Interfaz de la máquina |
AOC LCD17, el ratón Logitech |
Parámetros de rendimiento:
|
En general |
|
|
Dimensiones (W*D*H) |
Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
|
Peso |
550 KG |
|
Desviación de altura |
60 ~ 110 mm |
|
Manipulador |
|
|
Tipo de motor |
Serie JiaBao |
|
Repetibilidad del posicionamiento |
0.001 mm |
|
Área de trabajo del eje (max) |
Se trata de un sistema de control de las emisiones de gases de escape. |
|
Estación de trabajo |
|
|
Estación de trabajo |
Estándar, especialización |
|
Carga y descarga de PCB |
Manual |
|
Tamaño máximo de los PCB |
322 mm*322 mm |
|
espesor de los PCB (máximo) |
5 mm |
|
Instalaciones |
|
|
Instalaciones de rigidez |
normalidad |
|
Fijación de las fijaciones |
maquinaria |
|
Motor de eje |
|
|
El poder |
400 W |
|
El eje |
Se aplicarán los siguientes requisitos: |
|
Proteger |
refrigeración automática/viento |
|
Cambio de cortador |
Especialización |
|
Capacidad de enrutamiento |
|
|
Velocidad de corte (max.) |
100 mm/s |
|
Velocidad de conducción (max.) |
Se aplican las siguientes medidas: |
|
Precisión de corte |
0.01 mm |
|
Sistema de vacío |
|
|
Potencia en vacío |
2.2KW AC 380V |
|
Plumas de vacío |
|
|
Servicios públicos |
|
|
El poder |
2.2KW AC380V |
|
Suministro de aire |
2 a 5 kg/cm2 |
Certificación CE
