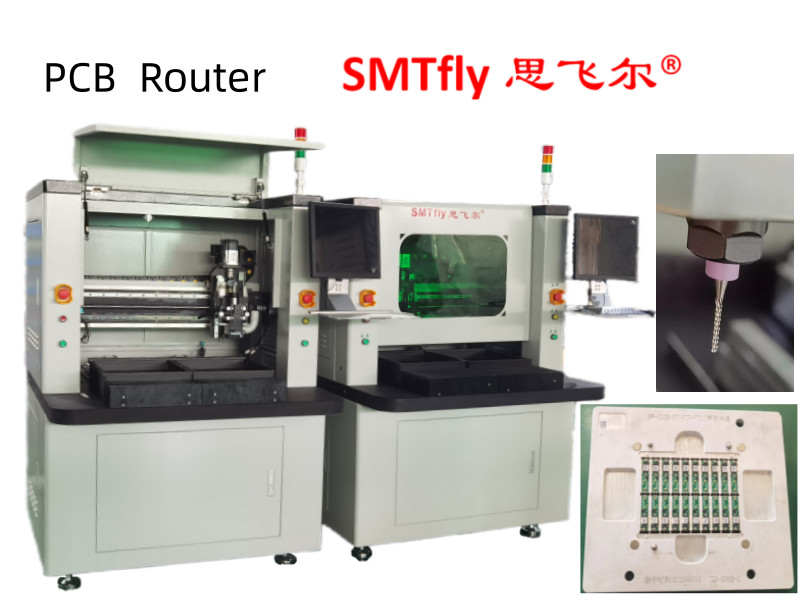

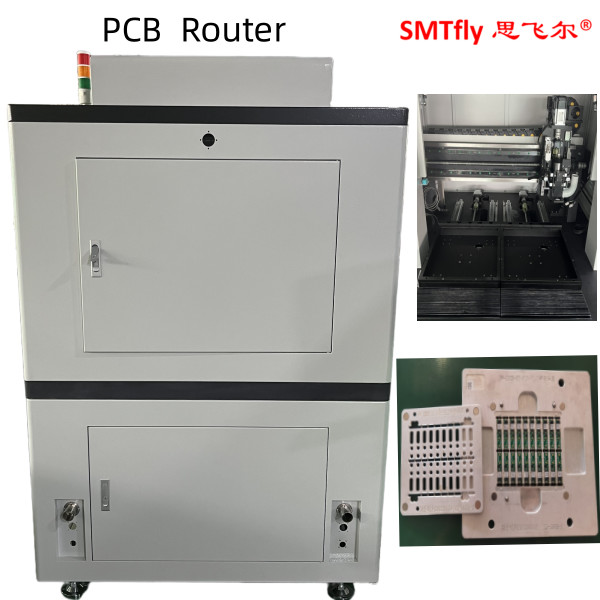

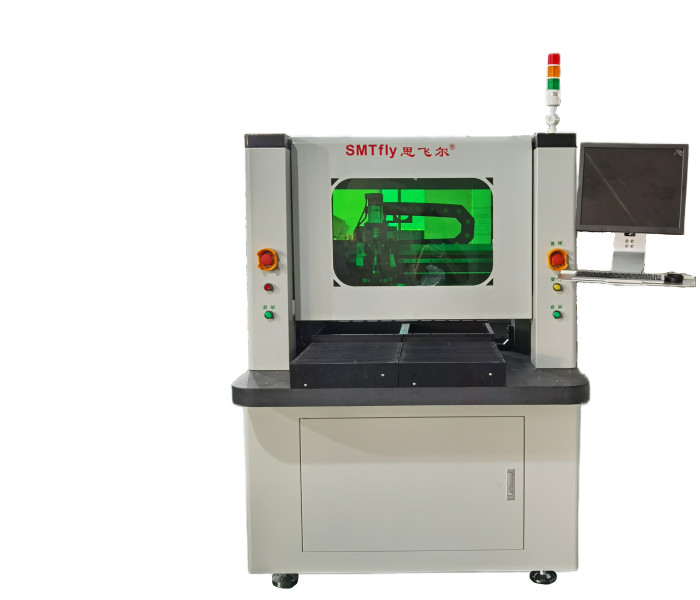

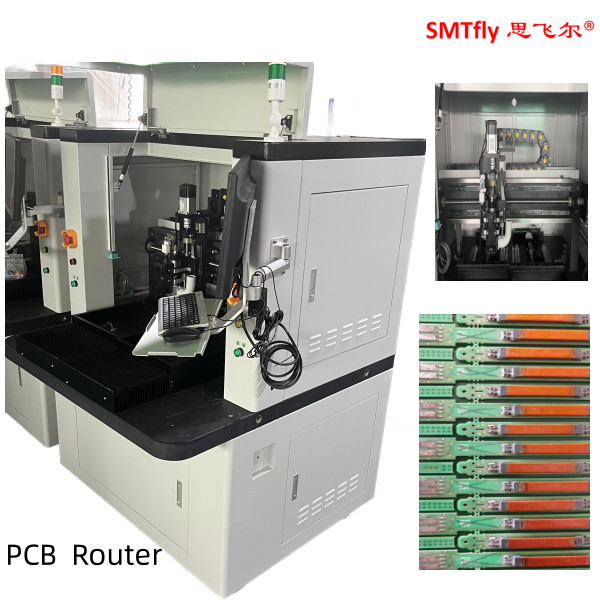

Programación de equipos de enrutadores de PCB de alta precisión a un precio razonable
1. Lista de piezas de la máquina
|
I. Hardware |
|
|
Las condiciones de producción de los productos |
Eje y inversor de Morning Star |
|
El CCD |
Cámaras industriales de línea Sony 520 |
|
Lentes |
Computación EX2C |
|
¿Qué quieres decir? |
Importaciones de tornillos de tierra de bolas de precisión TBI |
|
Guía |
HIWIN ensanchamiento Rail de guía lineal importado |
|
El motor |
La serie JiaBao LCF |
|
Carnet de control de entrada y salida |
HFC PCI-9074 y sus derivados |
|
Carnet de control del conductor |
HFC PCI-9074 y sus derivados |
|
Carnet de entrada y salida |
PCI-9074-64 piezas/-38 piezas |
|
Limpieza estática |
Se trata de una serie STATIC-ST401A |
|
El ordenador |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
|
Interfaz de la máquina |
AOC LCD17, el ratón Logitech |
|
2.software |
|
|
Sistema de control |
Windows XP Professional (Servicio 3, versión 3244) |
|
Operación de la interfaz gráfica |
Windows XP chino |
|
Edición del programa |
En línea |
|
Sistema de visión |
CCD AOTU de desplazamiento |
|
Sistema de control |
F1 es el número 1.0.2 versión |
2.Parámetros de rendimiento
|
En general |
|
|
Dimensiones (W*D*H) |
Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
|
Peso |
550 KG |
|
Desviación de altura |
60 ~ 110 mm |
|
Manipulador |
|
|
Tipo de motor |
Serie JiaBao |
|
Repetibilidad del posicionamiento |
0.001 mm |
|
Área de trabajo del eje (max) |
Se trata de un sistema de control de las emisiones de gases de escape. |
|
Estación de trabajo |
|
|
Fijación de PCB |
Estándar, especialización |
|
Carga y descarga de PCB |
Manual |
|
Tamaño máximo de los PCB |
322 mm*322 mm |
|
espesor de los PCB (máximo) |
5 mm |
|
Instalaciones |
|
|
Instalaciones de rigidez |
normalidad |
|
Fijación de las fijaciones |
maquinaria |
|
Motor de eje |
|
|
El poder |
400 W |
|
El eje |
Se aplicarán los siguientes requisitos: |
|
Proteger |
refrigeración automática/viento |
|
Cambio de cortador |
Especialización |
|
Capacidad de enrutamiento |
|
|
Velocidad de corte (max.) |
100 mm/s |
|
Velocidad de conducción (max.) |
Se aplican las siguientes medidas: |
|
Precisión de corte |
0.01 mm |
|
Sistema de vacío |
|
|
Potencia en vacío |
2.2KW AC 380V |
|
El vacío |
el plomo |
|
Servicios públicos |
|
|
El poder |
2.2KW AC380V |
|
Suministro de aire |
2 a 5 kg/cm2 |
|
Programación |
|
|
Edición del programa |
En línea |
|
Edición de funciones |
Línea, arco, círculo, curva en U |
|
Almacenamiento de programas |
Disco duro |
|
Sistema de visión |
CCD de color SONE |
|
cortador de fresado desplazado |
- ¿ Qué? |
|
Configuración de vacío |
- ¿ Qué? |
|
Monitores de la operación |
|
|
Indicador |
Indicador Estado de la máquina |
|
Verificación de herramientas |
Vida útil de la herramienta de detección automática, uso de pruebas de tiempo |
|
Protección del motor |
Función de protección contra sobrecalentamiento, sobrecarga y bajo voltaje |
|
Control de sobrecarga del motor |
Tener sobrecarga, la línea es normal, función de protección de bajo voltaje |
|
Tiempo útil de la herramienta |
la duración de la herramienta de detección automática, |
|
Datos estadísticos |
Modelo de tablero separado, recuento separado, diversos métodos de recuento |
|
Registro de errores |
El software registra automáticamente todas las alarmas memoria de las máquinas |
|
III. Precisión |
|
|
Precisión del eje |
0.001 mm |
|
Precisión de corte |
0.1 mm |
|
IV. Seguridad |
|
|
Protección del área de trabajo |
Con cuatro protecciones selladas |
|
Sensor de puertas |
Sensor de microinterruptores de las puertas de seguridad delanteras y traseras (opcional) |
|
Botón de detención de emergencia |
|
3Descripción de las funciones
1) La imagen de zoom X10 facilita la programación y aumenta la precisión del ajuste de puntos
2) Dos mesas deslizantes proporcionan movimientos de entrada y salida simultáneos para reducir el tiempo de carga para una mejor productividad.
3) Sistema de desplazamiento AUTO MARK. La imagen CCD podría comprobar y simular la ruta o el enrutamiento para reducir el error innecesario antes de cortar
4) El bit de enrutamiento se eleva y cambia automáticamente al siguiente punto programado y luego se corta para extender el tiempo de vida del bit de enrutamiento.
5) Diseño industrial de puertas de seguridad
6) La imagen de CCD podría comprobar y simular la ruta o el enrutamiento para reducir el error innecesario antes de cortar
