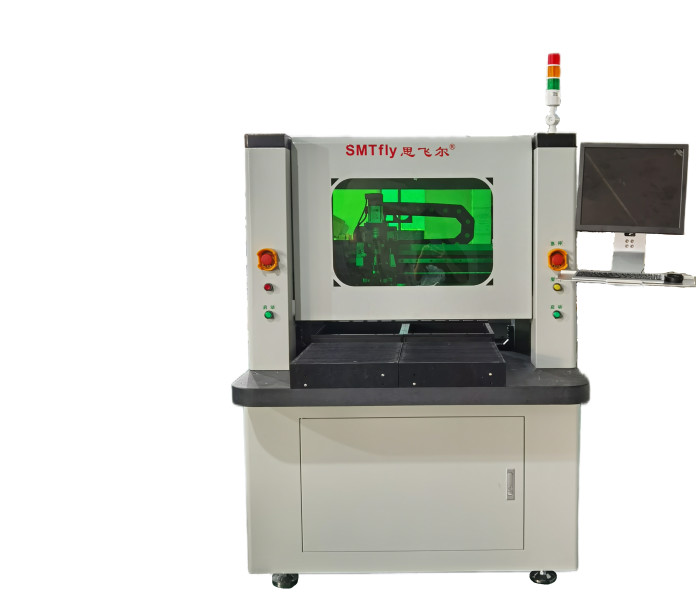

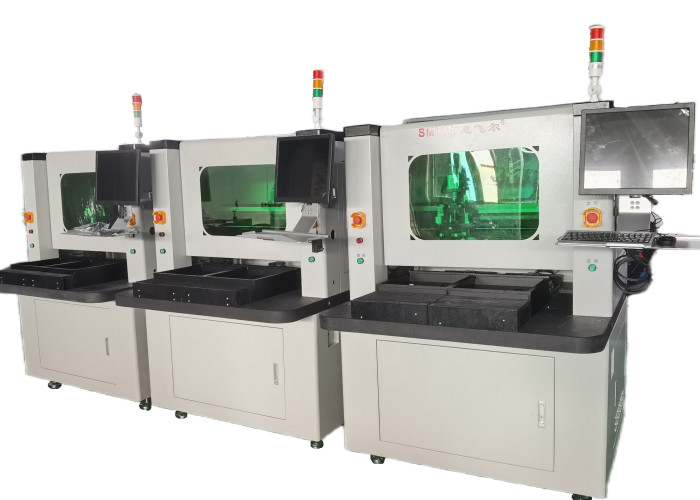

Máquina de detección automática de routers de PCB de alto rendimiento Vida útil de la herramienta,separador de PCB Características:
1Las mesas de trabajo gemelas se cortan alternativamente, es posible cargar y despegar el trabajo de PCB durante otro corte de mesa.
2. resultado de corte especial que bajo estrés, alta precisión, alta calidad con bit de router
3. Alterna-cortar el programa diferente
4. Fácil de usar, mejora drásticamente la función de visualización mediante el uso del panel táctil
5. Reducción de los costes de funcionamiento con la función de gestión de la altura del eje Z de cambio automático de varias etapas por vida útil del bit del router (cuenta de hoja de corte o distancia)
6. Se corresponde con PCB de gran tamaño ((550mmx450mm cambiando para la base principal grande)
7. Prevenir la falla del producto mediante la detección de caídas de bits del router y rotos
8. Crear fácilmente el programa de corte incluso si no hay datos de PCB CAD con el uso de CAMERA TEACHING ((Opción)
Máquina de detección automática de routers de PCB de alto rendimiento Especificación:
| I. Hardware | |
| Las condiciones de producción de los productos | Se trata de un dispositivo de control de velocidad. |
| El CCD | Cámaras industriales de línea Sony 520 |
| Lentes | Computación EX2C |
| ¿Qué quieres decir? | Importaciones de tornillos de tierra de bolas de precisión TBI |
| Guía | HIWIN ensanchamiento Rail de guía lineal importado |
| El motor | La serie JiaBao LCF |
| Carnet de control de entrada y salida | HFC PCI-9074 y sus derivados |
| Carnet de control del conductor | HFC PCI-9074 y sus derivados |
| Carnet de entrada y salida | PCI-9074-64 piezas/-38 piezas |
| Limpieza estática | Se trata de una serie STATIC-ST401A |
| El ordenador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
| Interfaz de la máquina | AOC LCD17, el ratón Logitech |
| 2.software | |
| Sistema de control | Windows XP Professional (Servicio 3, versión 3244) |
| Operación de la interfaz gráfica | Inglés Windows XP |
| Edición del programa | En línea |
| Sistema de visión | CCD AOTU de desplazamiento |
| Sistema de control | F1 es el número 1.2.88 versión |
| En general | |
| Dimensiones (W*D*H) | Las medidas de seguridad se aplicarán en el caso de los vehículos eléctricos de las categorías M1 y M2. |
| Peso | 750 KG |
| Desviación de altura | 60 ~ 110 mm |
| Manipulador | |
| Tipo de motor | Serie JiaBao |
| Repetibilidad del posicionamiento | 0.001 mm |
| Área de trabajo del eje (max) | 890 mm*560 mm*50 mm |
| Estación de trabajo | |
| Fijación de PCB | Estándar, especialización |
| Carga y descarga de PCB | Manual |
| Tamaño máximo de los PCB | 450*350 mm |
| espesor de los PCB (máximo) | 5 mm |
| Instalaciones | |
| Instalaciones de rigidez | Fabricación personalizada de accesorios |
| Fijación de las fijaciones | maquinaria |
| Motor de eje | |
| El poder | 150 W |
| El eje | Se aplicarán las reglas siguientes: |
| Proteger | refrigeración automática/viento |
| Cambio de cortador | Especialización |
| Capacidad de enrutamiento | |
| Velocidad de corte (max.) | 80 mm/s |
| Velocidad de conducción (max.) | Las condiciones de ensayo de las máquinas de ensayo |
| Precisión de corte | 0.01 mm |
| Sistema de vacío | |
| Potencia en vacío | 3.5KW AC 380V |
| El vacío | el plomo |
| Servicios públicos | |
| El poder | 2.0KW AC380V |
| Suministro de aire | Entre 4 y 6 kg/cm2 |
| Programación | |
| Edición del programa | En línea |
| Edición de funciones | Línea, arco, círculo, curva en U |
| Almacenamiento de programas | Disco duro |
| Sistema de visión | CCD de color SONE |
| cortador de fresado desplazado | - ¿ Qué? |
| Configuración de vacío | - ¿ Qué? |
| Monitores de la operación | |
| Indicador | Indicador Estado de la máquina |
| Verificación de herramientas | Vida útil de la herramienta de detección automática, uso de pruebas de tiempo |
| Protección del motor | Función de protección contra sobrecalentamiento, sobrecarga y bajo voltaje |
| Control de sobrecarga del motor | Tener sobrecarga, la línea es normal, función de protección de bajo voltaje |
| Tiempo útil de la herramienta | la duración de la herramienta de detección automática, |
| Datos estadísticos | Modelo de tablero separado, recuento separado, diversos métodos de recuento |
| Registro de errores | El software registra automáticamente todas las alarmas memoria de las máquinas |
| III. Precisión | |
| Precisión del eje | 0.001 mm |
| Precisión de corte | 0.1 mm |
| IV. Seguridad | |
| Protección del área de trabajo | Con cuatro protecciones selladas |
| Sensor de puertas | Sensor de microinterruptores de las puertas de seguridad delanteras y traseras (opcional) |
| Botón de detención de emergencia |
