Depaneling Tensión-libre con la cabeza ULTRAVIOLETA del laser 18W sin coste de fabricación
Laser Singulation:

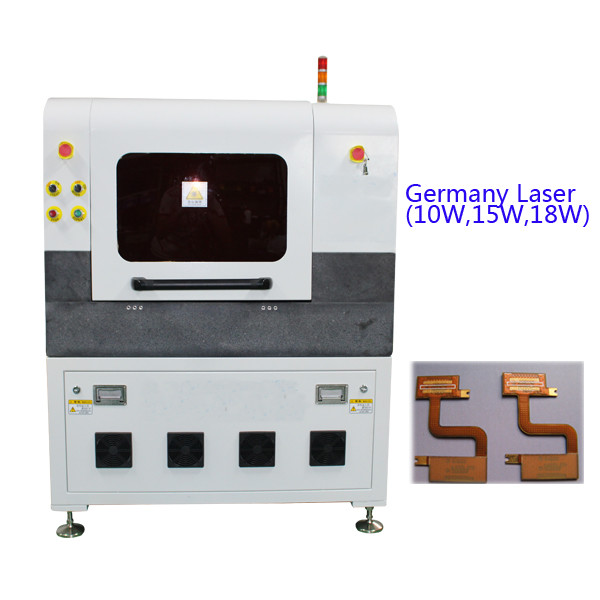

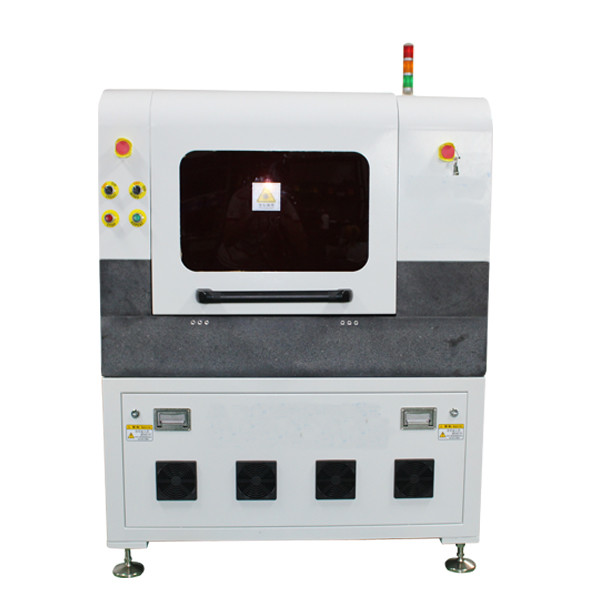

La máquina del laser Singulation de SMTfly-5L combina tecnologías innovadoras para proveer de la flexibilidad de un router mordido tradicional la velocidad de un singulation clava uno totalmente tensión-libre, solución de dependencia polvo-reducida del laser.
Depaneling Tensión-libre:
Utilizar un laser para el proceso depaneling significa que cortando está alcanzado sin la fabricación del contacto con el PWB. El cortar sin medios del contacto allí no es ninguna tensión al PWB o a los componentes delicados en ese PWB.
Ninguna tensión al PWB o a los componentes se asegura que haya no fracasos debido a las grietas de tensión dando por resultado calidad y el funcionamiento crecientes de productos finales.
El montaje inmóvil del laser garantiza un corte que sea constantemente exacto. El punto focal del haz no se moverá y la exactitud del laser nunca degrada con desgaste de la máquina y del motor.
La encaminamiento del laser provee de la reducción significativa del polvo sobre el corte tradicional un pedazo del router o una sierra.
La reducción significativa del polvo significa que no hay paso de proceso secundario requerido para quitar el polvo dejado por el proceso depaneling.
Ningún polvo no significa ningún material extranjero en el producto final del PWB o que puede causar fracasos o la contaminación.
La entrada dual de la lanzadera proporciona velocidad, flexibilidad y exactitud. Proporciona la capacidad de funcionar con un PWB muy rápidamente o la flexibilidad de funcionar con dos diversos programas simultáneamente. La duración de ciclo es menos de 2 segundos para el proceso de la lanzadera del PWB. Tiempo de funcionamiento del cambio de dos reudces de los productos simultáneamente a cero.
Cada movimiento de la máquina es extremadamente rápido y exacto debido a todas las hachas usando tecnología del motor linear de la alta precisión.
Especificación:
| Laser | De c4q conmutado diodo-bombeada todo el laser ULTRAVIOLETA de estado sólido |
| Longitud de onda del laser | 355nm |
| Poder del laser | 10W/12W/15W/18W@30KHz |
| Colocación de la precisión de la mesa de trabajo del motor linear | ±2μm |
| Precisión de la repetición de la mesa de trabajo del motor linear | ±1μm |
| Campo de trabajo eficaz | 400mmX300m m (adaptable) |
| Velocidad de exploración del laser | 2500mm/s (máximo) |
| Campo de trabajo del galvanómetro por un proceso | 40mmх40m m |
