| Modelo | DurostoneCHP760 | DurostoneCAS761 | DurostoneCAG762 |
| Grado | Estándar | Antiestático | Antiestático (óptico) |
| Color | Azul | Negro | Gris |
| Densidad (g/mm3) | 1,85 | 1,85 | 1,85 |
| OperationTemperature estándar | 260 | 260 | 260 |
| Temperatura máxima de la operación (C) | 350 | 350 | 350 |
| Tamaño de la hoja (milímetros) | 2440×1220 | 2440×1220 | 2440×1220 |
| Grueso/peso (mm/kg) | 3/17, 4/22 | 5/28, 6/33, 8/44 | 10/55, 12/66 |

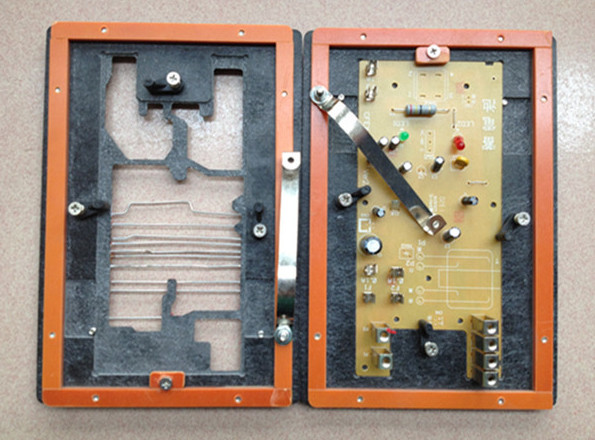

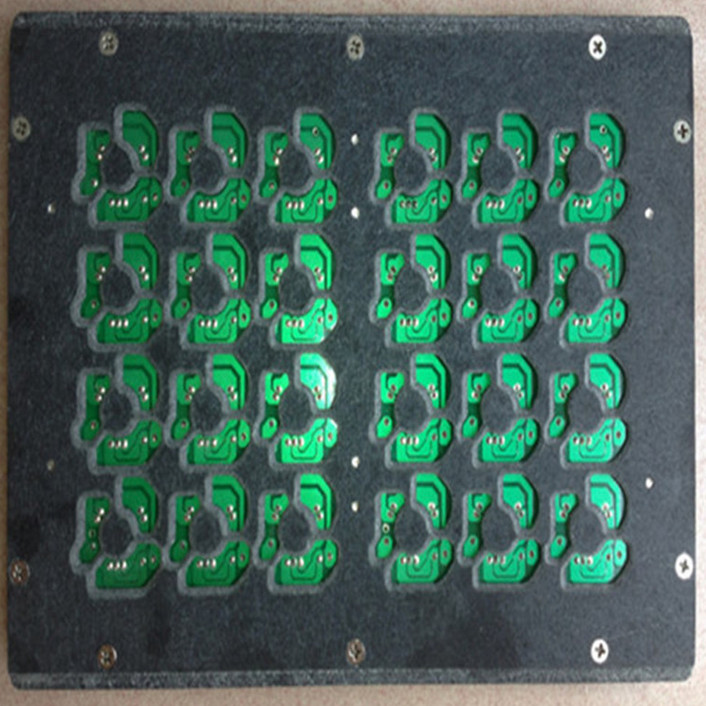

Utilizado por la mayor parte de nuestros clientes debido a algunas ventajas:
1. Una colocación más rápida en la cadena de producción
2. bajos costos debido a los desaparecidos de barras reforzadas
3. una mejor media del volumen
4. una mejor producción con diverso tipo del tablero en la cadena de producción

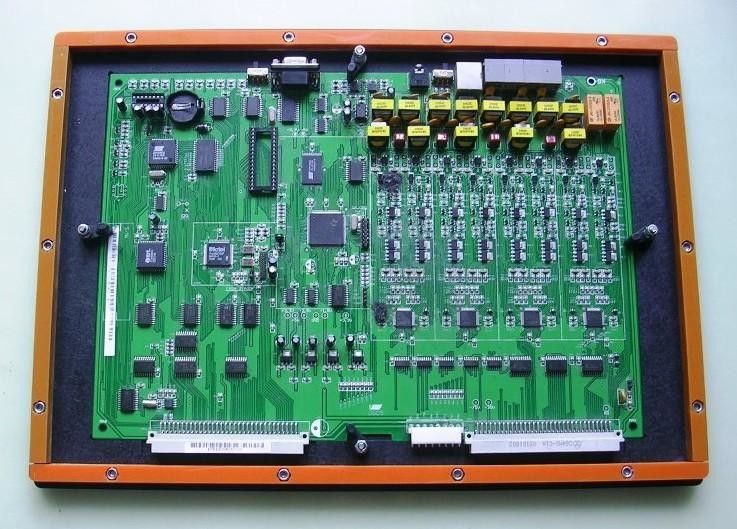

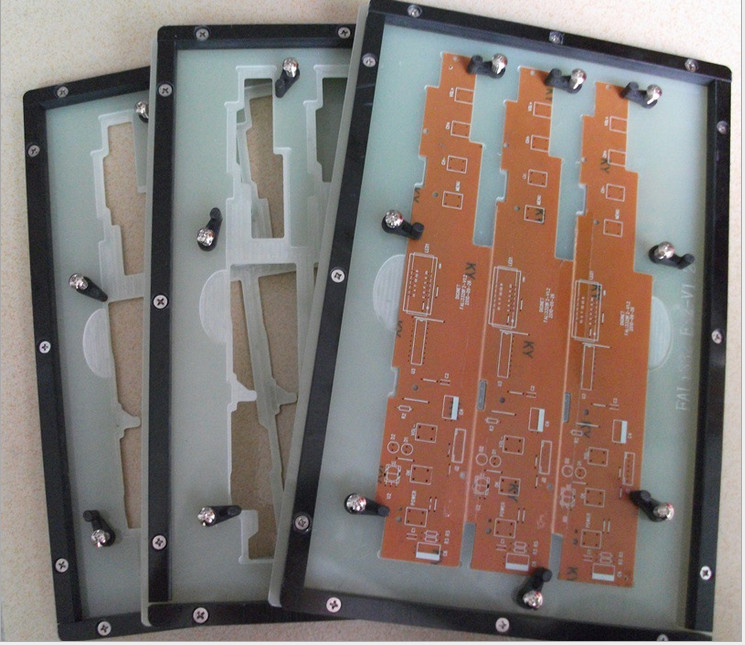

la tecnología del Superficie-soporte (SMT) es el factor principal que conduce densidades más altas del circuito por pulgada cuadrada en PCBs. Directamente la atadura de componentes y de los dispositivos a la superficie de placas de circuito ha permitido a productos realizar con mucho velocidades de circuito más altas, permitió mayor densidad del circuito, y requiere menos conexiones externas. Estos avances han bajado grandemente costes, funcionamiento mejorado y confiabilidad de producto. Sin embargo, estas ventajas no vienen sin sus desafíos. La impresión de la goma de la soldadura en tamaños de disminución del cojín, poner componentes más pequeños, y reflowing a las asambleas enteras con sus variedades de finales y de materiales de la terminación son apenas algunos de los desafíos técnicos que los ingenieros de proceso hacen frente a cada día.
Esta valoración se puede hacer de tres maneras
Si un PWB está disponible (poblado preferiblemente) - nuestros ingenieros de ventas pueden evaluar rápidamente a su tablero.
Si los datos de diseño del PWB están disponibles los procesaremos, analizaremos, y evaluaremos remotamente.
Usted puede hacerlo usando las reglas presentó debajo - nuestros clientes encuentran rápidamente que sobre dos métodos sea el más fácil.
Gerber, Excellon, y otros datos requeridos
Pin Land a la evaluación de la liquidación del cojín de SMT
Las dos figuras debajo de cada pieza de la demostración de un CSWSC en opiniones del plan y de la sección. La figura derecha muestra que más liquidación
se requiere cuando la orientación del conector es perpendicular a la onda.
Los componentes de PTH localizaron paralelo a la dirección a través de onda
La liquidación requerida entre la tierra del perno y el cojín de SMT se puede hacer muy
pequeño, pues la soldadura no tiene que fluir “debajo” de los bolsillos componentes.
Implicaciones del diseño del PWB - para los diseñadores del tablero - o respin
A nuestros clientes nos invitamos a menudo para ayudar con la identificación de oportunidades del respin del diseño.
Identificaremos áreas problemáticas dentro de un tablero y sugeriremos los movimientos apropiados de componentes. (Idealmente, antes de que se fabrique el PWB)
Sin embargo, para los diseñadores del tablero que leen esto, puede usted recordar otras cuatro “reglas” (competir con las cientos otras reglas usted tiene que tener flotación
alrededor en su cabeza).
Guarde (altura) los componentes grandes de SMT lejos de áreas de PTH.
Deje las áreas principales y que se arrastran alrededor de los componentes de PTH tan claros como sea posible.
No ponga ninguna componentes de SMT dentro 3m m (0,12") de ninguna componentes de PTH.
No ponga todos los componentes de PTH en línea a lo largo de un borde de un tablero - deje un cierto espacio para permitir que apoyemos enmascarar en el centro del tablero.
