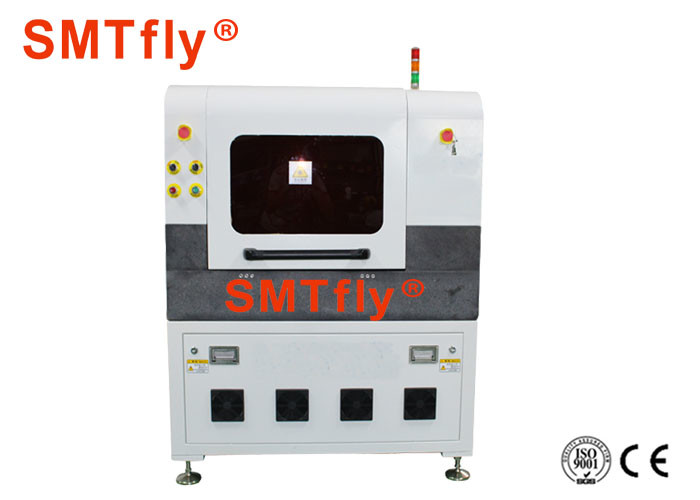

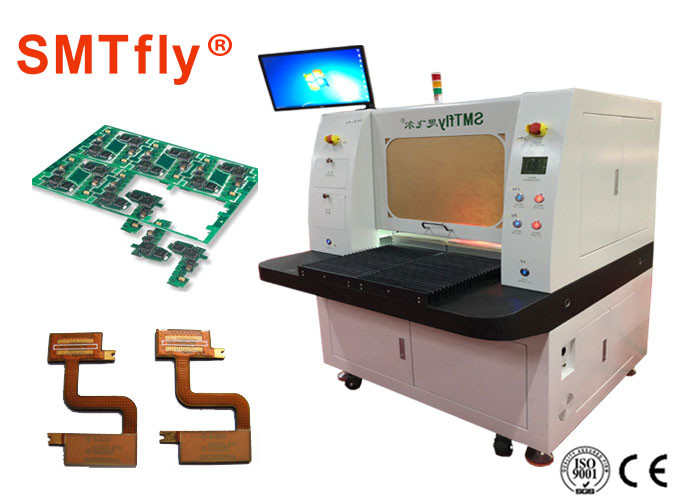

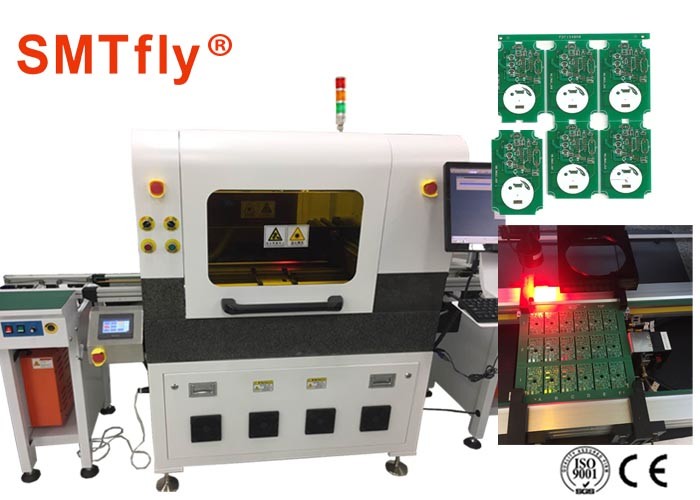

separador ULTRAVIOLETA del PWB del laser 17W para cortar de la precisión de contornos complejos

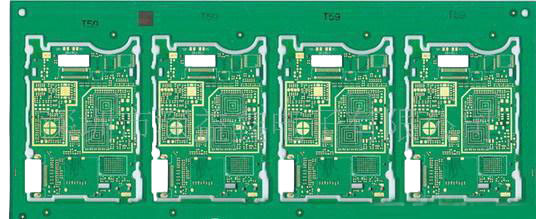

Las máquinas depaneling y los sistemas del laser del PWB (singulation) han estado ganando renombre durante últimos años. Depanaling/singulation mecánico se hace con la encaminamiento, cortando con tintas, y cortando en cuadritos vio métodos. Sin embargo, como los tableros consiguen más pequeños, más finos, flexibles, y más sofisticados, esos métodos producen la tensión mecánica aún más exagerada a las piezas. Los tableros grandes con los substratos pesados absorben estas tensiones mejores, mientras que estos métodos utilizaron en nunca-que encoge y los tableros complejos pueden dar lugar a fractura. Esto trae una producción más baja, junto con los costes añadidos de útiles y de eliminación de desechos asociados a métodos mecánicos.

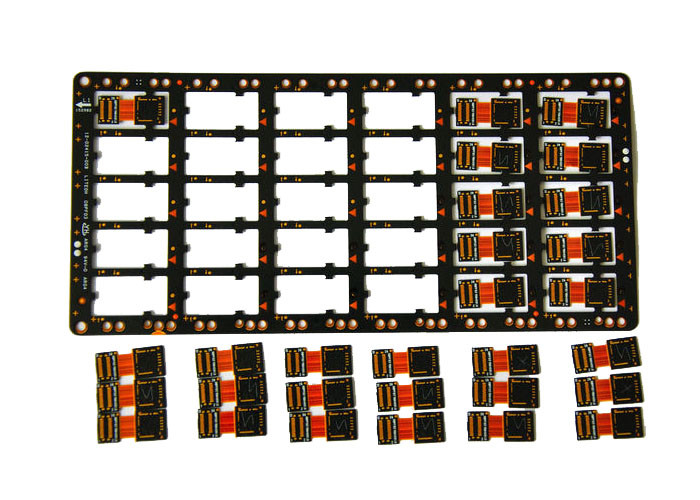

Cada vez más, los circuitos flexibles se encuentran en la industria del PWB, y también presentan desafíos a los viejos métodos. Los sistemas delicados residen en estos tableros y los métodos no-laser luchan para cortarlos sin el daño del conjunto de circuitos sensible. Se requiere un método depaneling sin contacto y los lasers proporcionan una manera altamente exacta de singulation sin ningún riesgo de dañarlos, sin importar el substrato.
Especificación
| Clase del laser | 1 |
| Zona de trabajo del máximo (X x Y x Z) | 300 milímetros x 300 milímetros x 11 milímetros |
| Área máxima del reconocimiento (X x Y) | 300 milímetros x 300 milímetros |
| Tamaño material máximo (X x Y) | 350 milímetros x 350 milímetros |
| Formatos de entrada de datos | Gerber, X-Gerber, DXF, HPGL, |
| Velocidad de estructuración del máximo | Depende del uso |
| Colocación de exactitud | μm del ± 25 (1 milipulgada) |
| Diámetro de rayo láser enfocada | μm 20 (0,8 milipulgadas) |
| Longitud de onda del laser | 355 nanómetro |
| Dimensiones del sistema (W x H x D) | 1000mm*940m m *1520 milímetro |
| Peso | ~ 450 kilogramos (990 libras) |
| Condiciones de funcionamiento | |
| Fuente de alimentación | 230 VAC, 50-60 herzios, 3 KVA |
| Enfriamiento | Refrigerado (enfriamiento agua-aire interno) |
| Temperatura ambiente | 22 ± 25 del °C del ± 2 del °C @ μm/22 μm del ± del °C del ± 6 del °C @ 50 (71,6 °F del ± 3,6 del °F @ 1 °F 10,8 del ± de la milipulgada/71,6 °F @ 2 milipulgada) |
| Humedad | < 60=""> |
| Accesorios requeridos | Unidad del extractor |
Porqué nosotros
1. ingenieros disponibles mantener la maquinaria de ultramar.
Los ingenieros están disponibles ser enviado a los países del freign para hacer el entrenamiento de la maquinaria y para ofrecer el soporte técnico.
2. Garantía de un año para las máquinas excepto los accesorios.
La construcción robusta del marco y las cuchillas de acero japonesas obtuvieron bueno valoran y reconocido cerca y los clientes de ultramar. Ofrecemos las piezas para el reemplazo bajo garantía gratuitamente, los clientes necesitamos solamente llevar los fletes.
servicio de atención al cliente 3.Effective.
Todos nosotros juntos son más fuertes y más sabios que de nosotros individualmente. Para tener éxito, debemos asumir responsabilidad, cooperar con los socios y los withdepartments compañeros, con eficacia comminicate el uno con el otro, enthusiam adoptivo y participar en la toma de decisión. Para ser accesible seay de los clientes y proporcionar contestaciones pronto para solucionar sus problemas y para crear el valor para los clientes
4. la técnica madura y el precursor a procesar hace la maquinaria de alta calidad.
Como manufactura más grande en sur de China, tenemos 12 años de experiencia en las máquinas del separador del PWB y las máquinas que sueldan. máquina del router del PWB
Nuestro equipo del R&D continuamente actualizar las máquinas existentes para hacer frente a la tendencia de evolución del mercado
Aprobación del CE
